Bogenkonstruktionen | Seilkurve | System für weitgespannte Strukturen mit Dreigelenkbögen | Horizontale Dachkonstruktion gelagert oben auf Parabelbögen mit Fundamenten

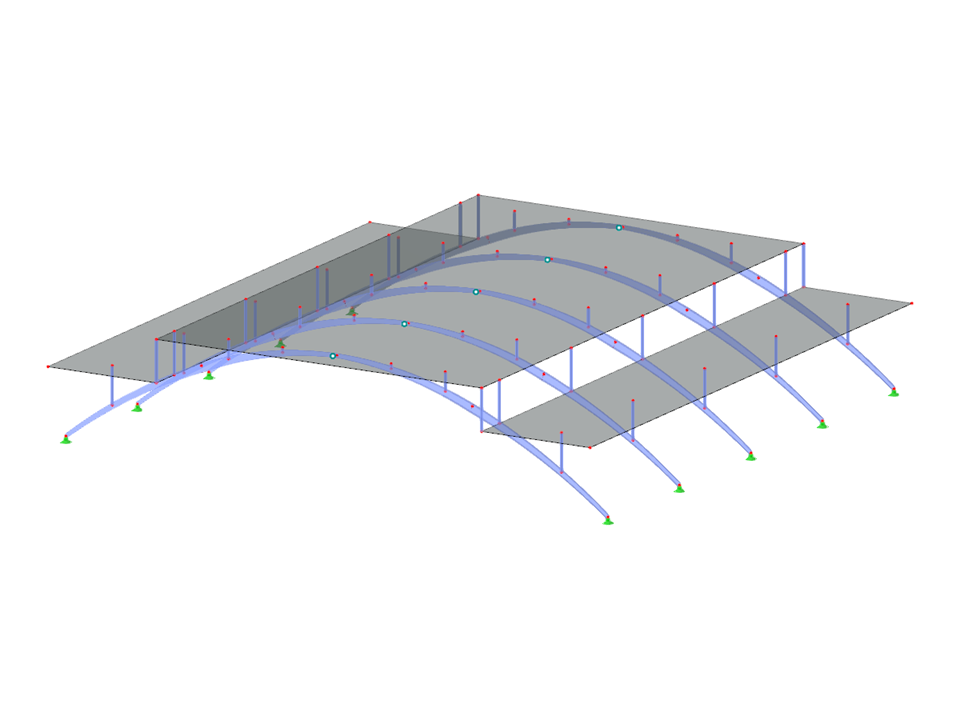

AS004 | Bogenkonstruktionen | Horizontale Dachkonstruktion gelagert oben auf Parabelbögen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 117 |
| Anzahl Linien | 96 |
| Anzahl Stäbe | 64 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 23,743 t |
| Abmessungen | 35,000 x 7,000 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
