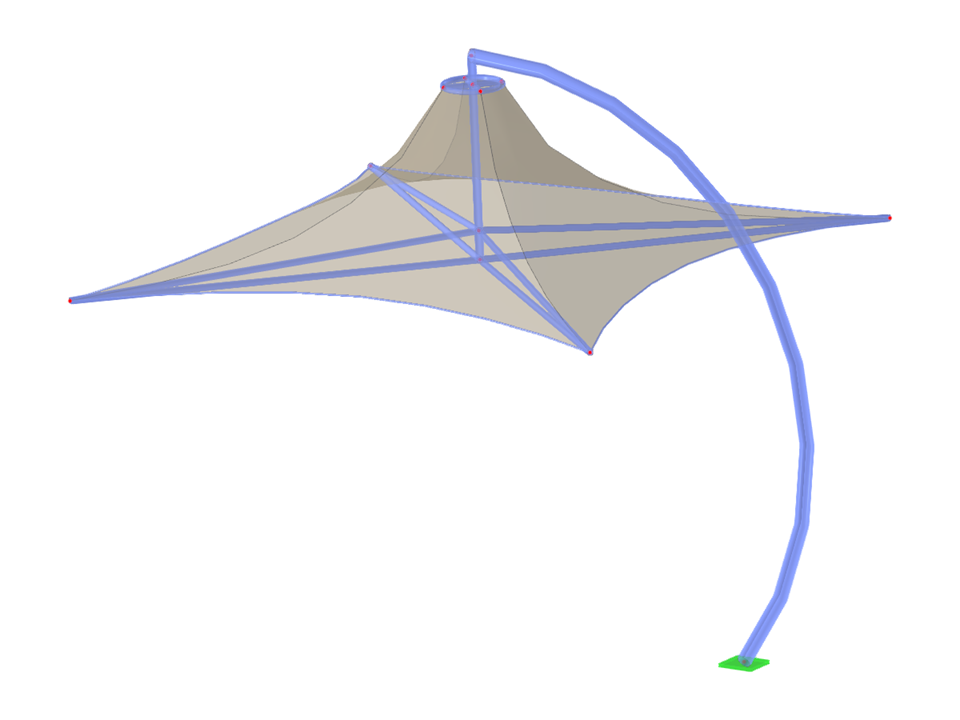

Am Bogenträger gelagerte Membran- und Seilnetzstruktur
TMS051 | Membran- und Seilnetzstruktur
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 13 |
| Anzahl Linien | 28 |
| Anzahl Stäbe | 24 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,228 t |
| Abmessungen | 4,500 x 4,000 x 4,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
