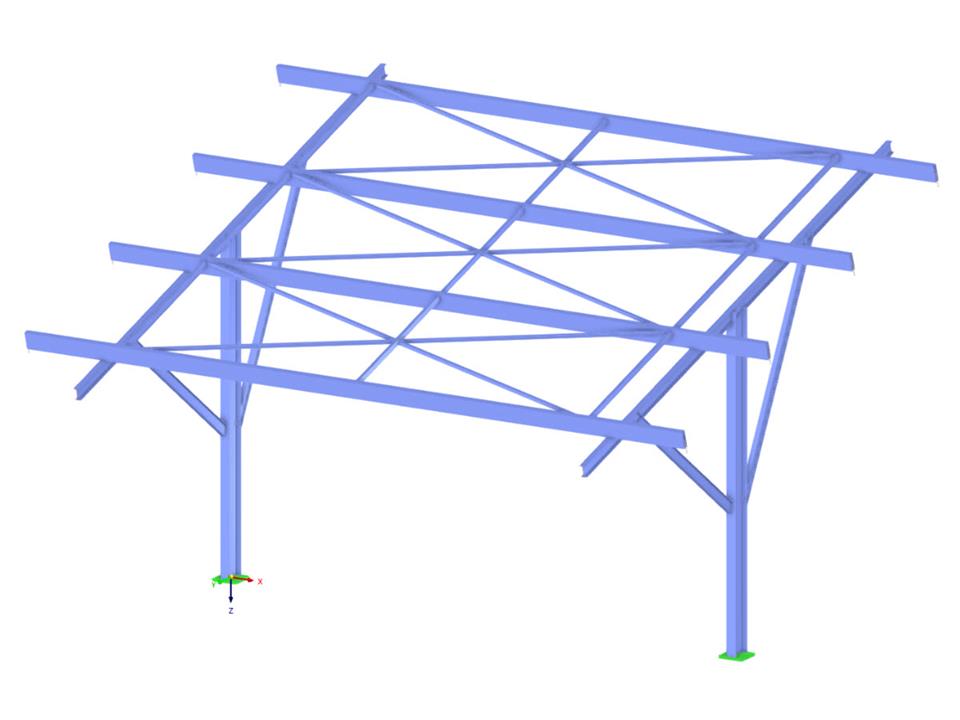

Freistehendes Dach aus Stahl | Verbindungen | EN 1993
| Anzahl Knoten | 49 |
| Anzahl Linien | 60 |
| Anzahl Stäbe | 60 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3,758 t |
| Abmessungen | 13,000 x 7,608 x 10,519 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
