Das Modell enthält ein Fundament, das auf tonigem Boden gegründet ist.

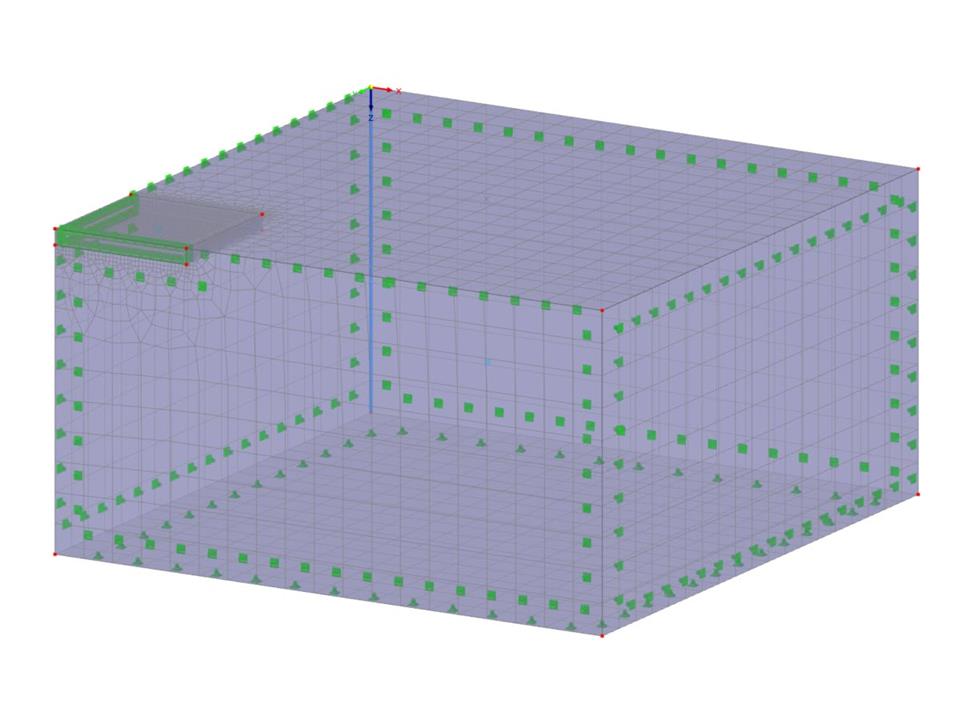

Verifikationsbeispiel 218 | Modellierung eines Fundaments gegründet auf Ton
| Anzahl Knoten | 15 |
| Anzahl Linien | 24 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 12 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 385740,000 t |
| Abmessungen | 75,000 x 40,000 x 75,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
