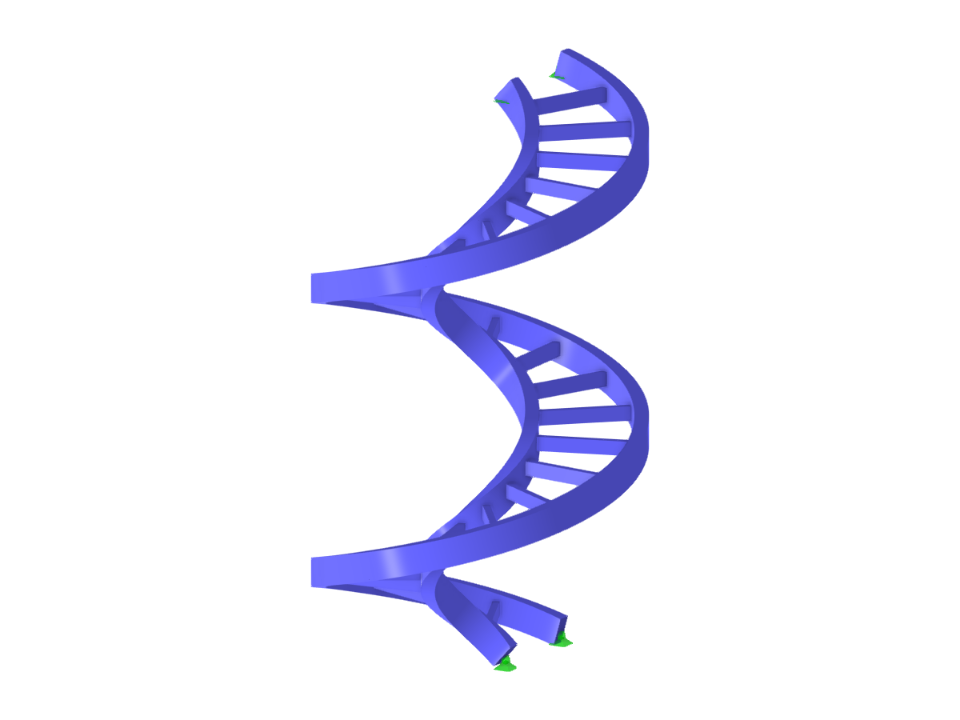

Wendeltreppe
| Anzahl Knoten | 122 |
| Anzahl Linien | 89 |
| Anzahl Stäbe | 89 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 19 |
| Anzahl Ergebniskombinationen | 3 |
| Gesamtgewicht | 4,391 t |
| Abmessungen | 4,400 x 8,000 x 4,400 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
