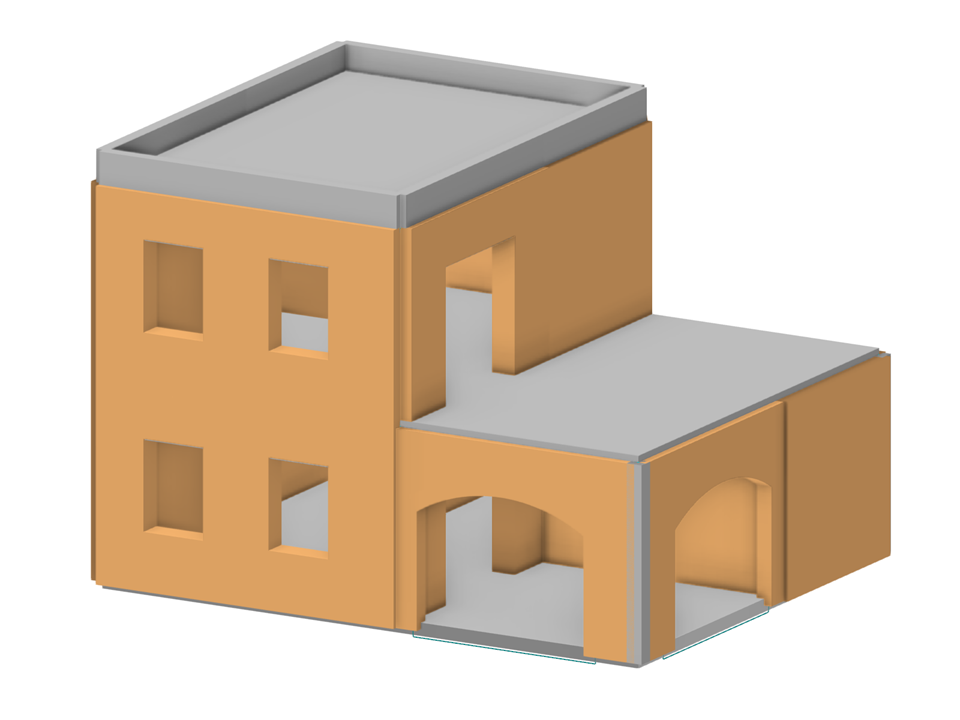

Gebäude mit Wänden aus Mauerwerk und Bodenplatte sowie Decken aus Stahlbeton.
Gebäude aus Mauerwerk und Stahlbeton
| Anzahl Knoten | 86 |
| Anzahl Linien | 126 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 32 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 135,379 t |
| Abmessungen | 9,000 x 6,500 x 7,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
