RFEM – Online-Handbuch Flächen

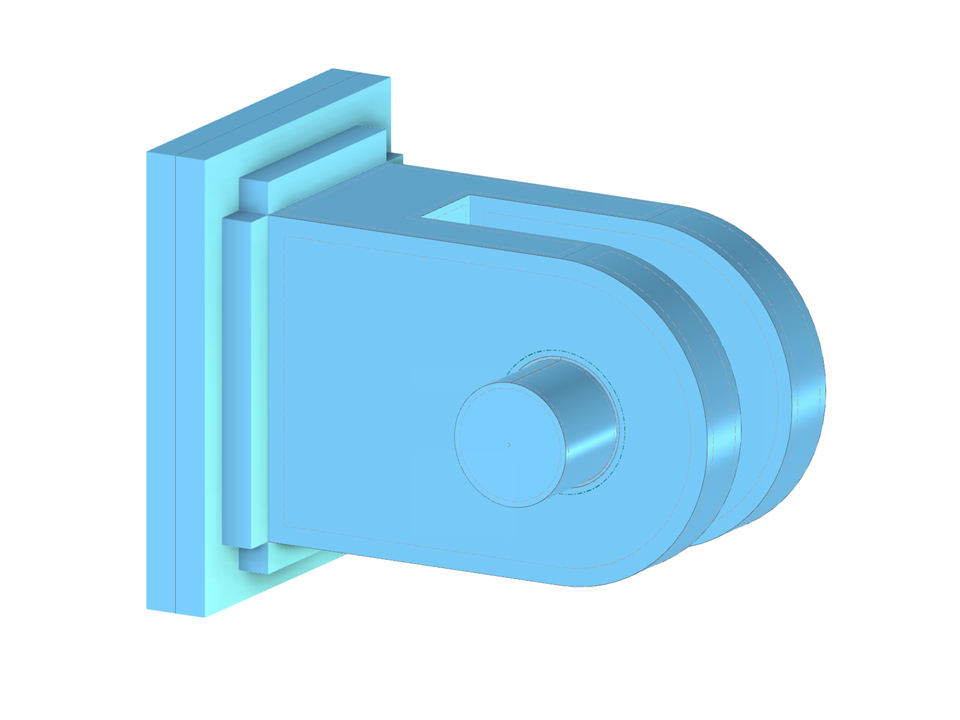

Stahlverbindung mit Bolzen und Lasche aus Volumenelementen.
Stahlverbindung
| Anzahl Knoten | 44 |
| Anzahl Linien | 78 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 47 |
| Anzahl Volumenkörper | 10 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,010 t |
| Abmessungen | 0,170 x 0,140 x 0,130 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
