Beispiel für KB 001819 | Durchbiegungsnachweis für Stabelemente

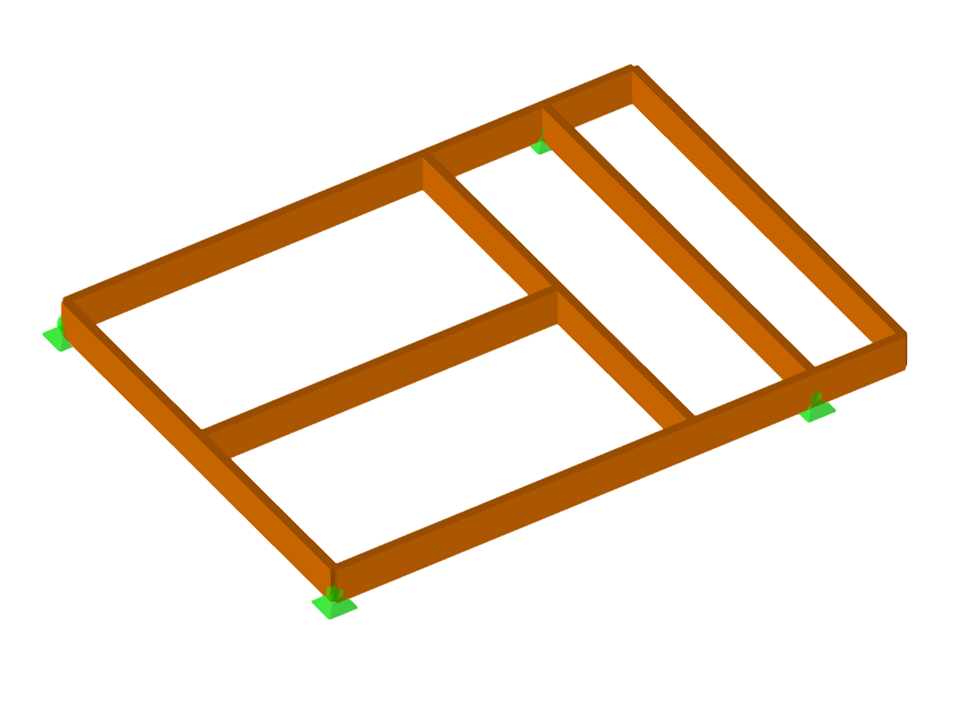

Trägerrost
| Anzahl Knoten | 10 |
| Anzahl Linien | 9 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,870 t |
| Abmessungen | 7,000 x 0,000 x 9,500 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
