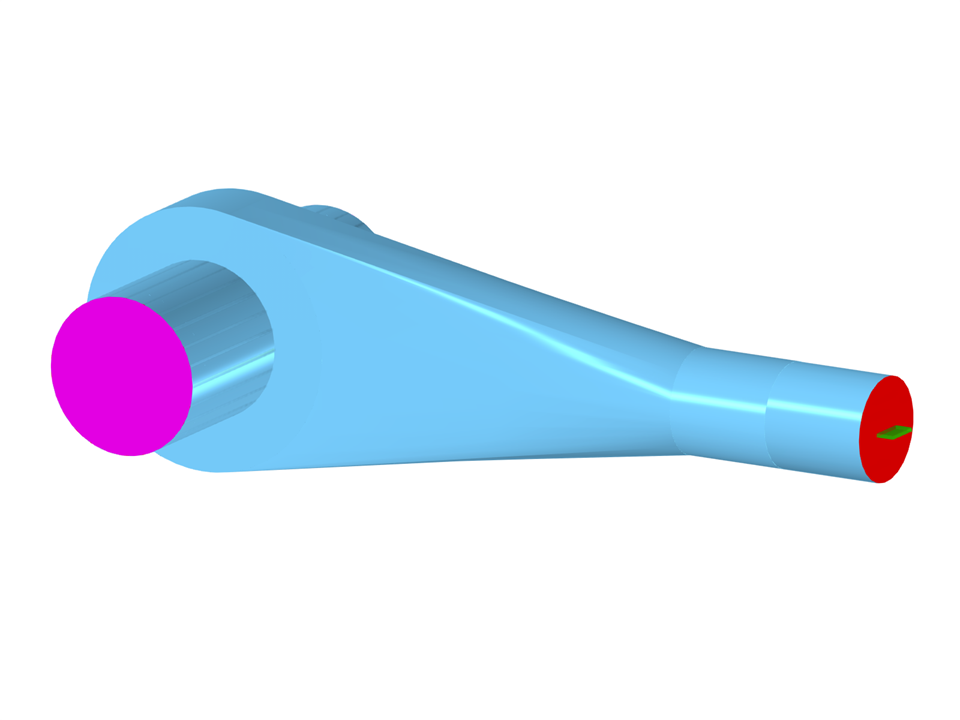

Stahllasche aus Volumenkörpern mit Flächenfreigabe
Lasche
| Anzahl Knoten | 41 |
| Anzahl Linien | 54 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 8 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,008 t |
| Abmessungen | 0,330 x 0,100 x 0,150 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
