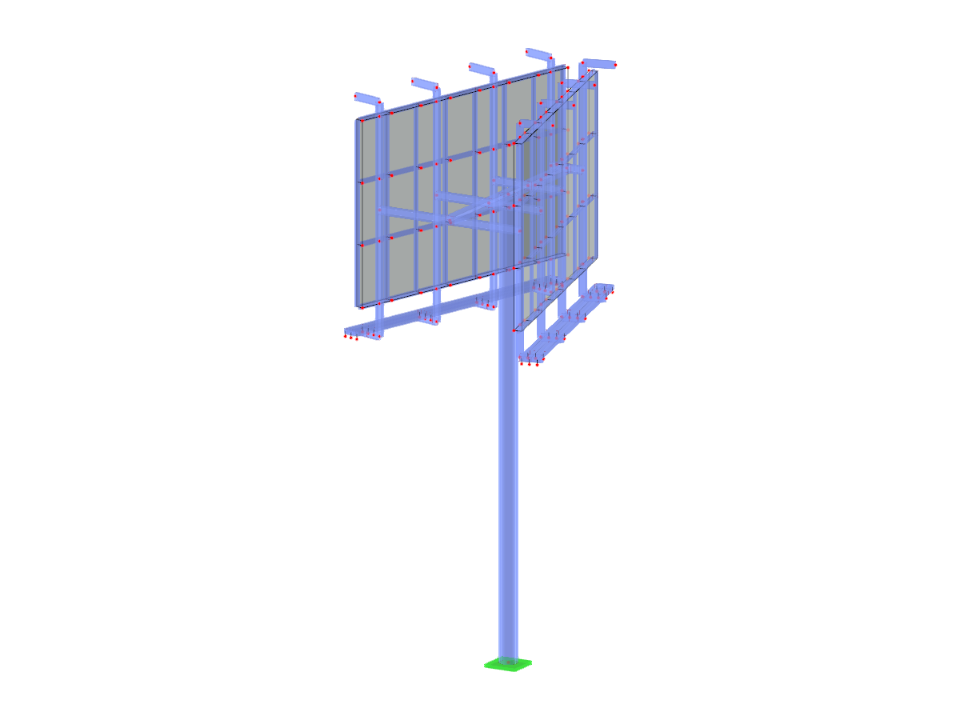

Dieses Modell zeigt eine doppelseitige Plakatwandkonstruktion mit parametrischer Winkelverstellung zwischen den Seiten, was eine flexible Anpassung des Entwurfs ermöglicht. Die Bemessungsparameter lassen sich an unterschiedliche Umgebungsbedingungen und ästhetische Vorlieben anpassen. Ideal für Ingenieure, die nach fortschrittlichen konstruktiven Möglichkeiten mit anpassbaren Geometrien suchen.
Plakatwandkonstruktion mit einstellbarem Winkel
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 170 |
| Anzahl Linien | 230 |
| Anzahl Stäbe | 222 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3,563 t |
| Abmessungen (metrisch) | 4,699 x 12,300 x 5,925 m |
| Abmessungen (imperial) | 15.42 x 40.35 x 19.44 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
