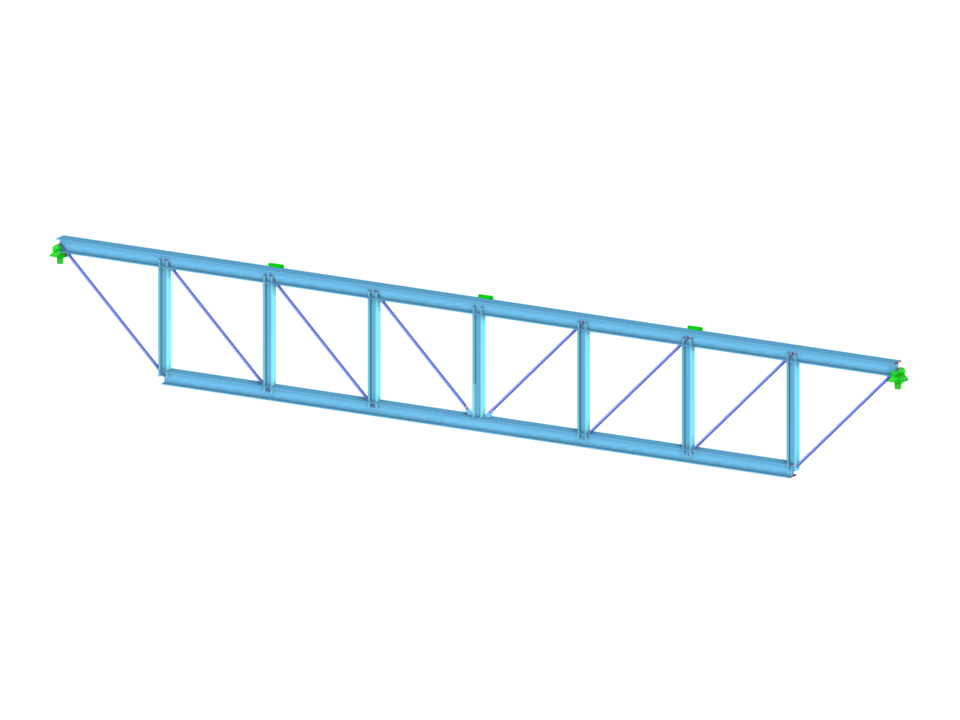

2D Fachwerkträgers bei dem der Anschluss des Pfostens an den Untergurt inkl. der Zuglaschen mittels eines Flächenmodells modelliert wurde.
2D Fachwerkträger mit FEM-Detail
| Anzahl Knoten | 67 |
| Anzahl Linien | 97 |
| Anzahl Stäbe | 54 |
| Anzahl Flächen | 19 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,044 t |
| Abmessungen | 13,000 x 5,000 x 0,180 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
