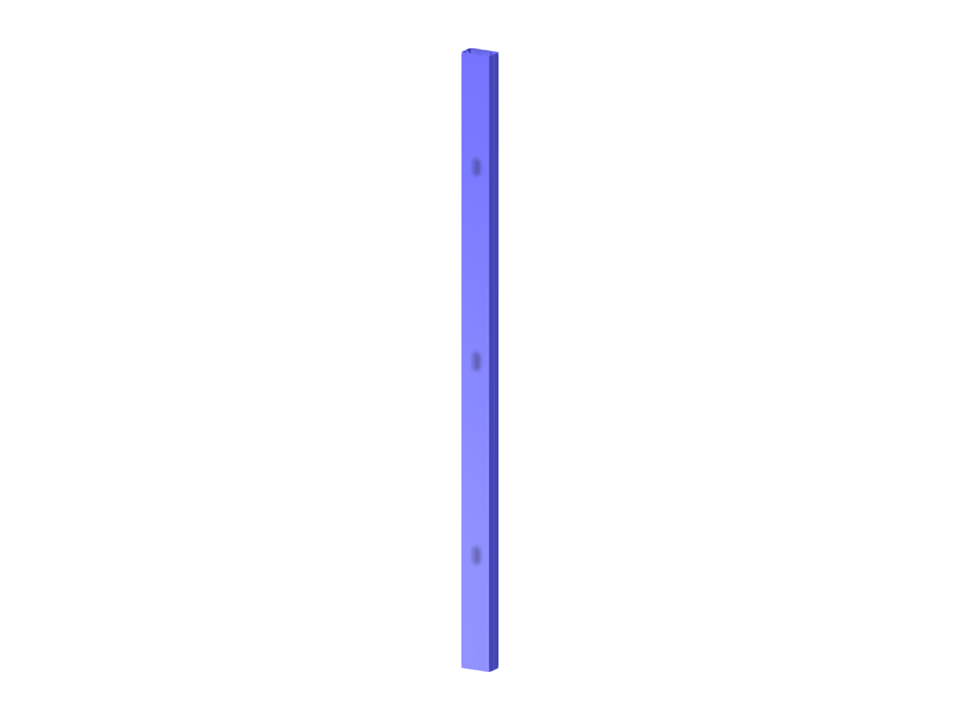

Parametrisierung der Geometrie einer Stütze mit doppeltem C-Profil, die mit zwei PGC-Profilen verstärkt ist. Model created by the Dlubal Latam engineering team. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Bewehrte Stütze mit C-Profil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 126 |
| Anzahl Linien | 108 |
| Anzahl Stäbe | 28 |
| Anzahl Flächen | 18 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,020 t |
| Abmessungen | 0,140 x 2,700 x 0,078 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
