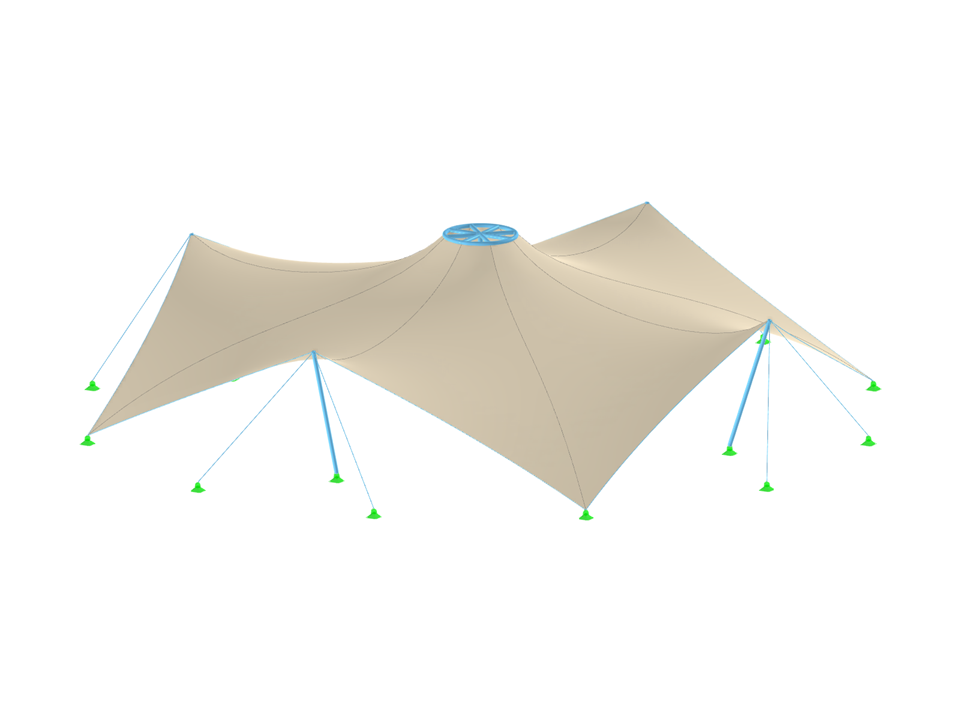

Laden Sie hier das Modell einer Membrankonstruktion herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM 6.
Dieses Modell wird im französischen Webinar "https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002993" vom 12. September 2023 verwendet.
Membranbau
| Anzahl Knoten | 30 |
| Anzahl Linien | 45 |
| Anzahl Stäbe | 37 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 5 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,983 t |
| Abmessungen | 21,657 x 5,000 x 21,657 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
