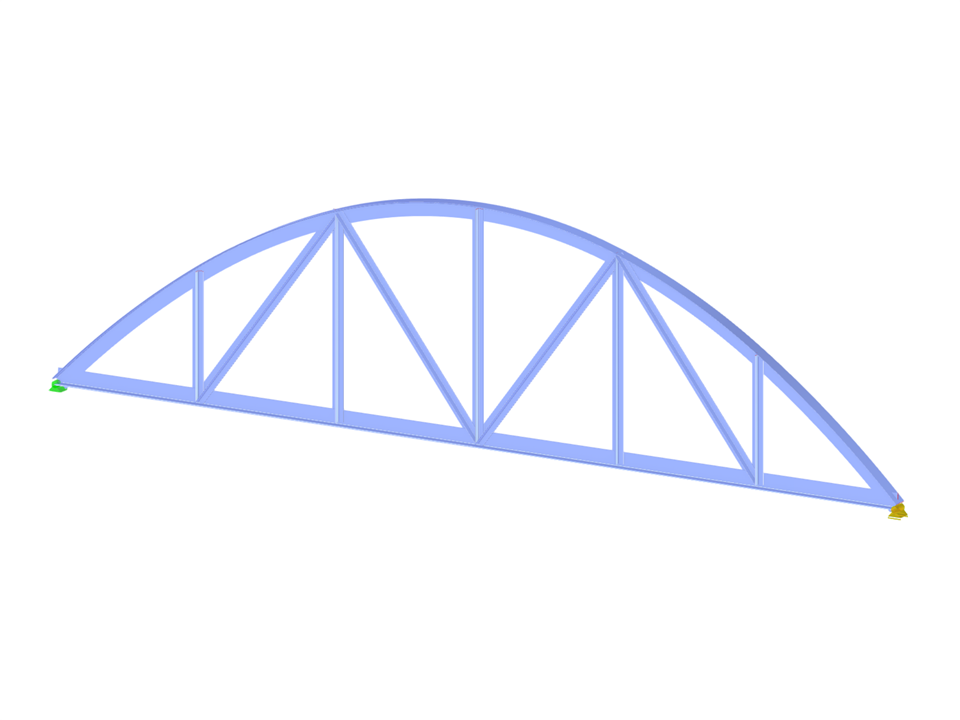

Bogenbinder aus Stahl
Stahlbinder
| Anzahl Knoten | 12 |
| Anzahl Linien | 21 |
| Anzahl Stäbe | 21 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 10 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.422 t |
| Abmessungen | 12.000 x 3.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
