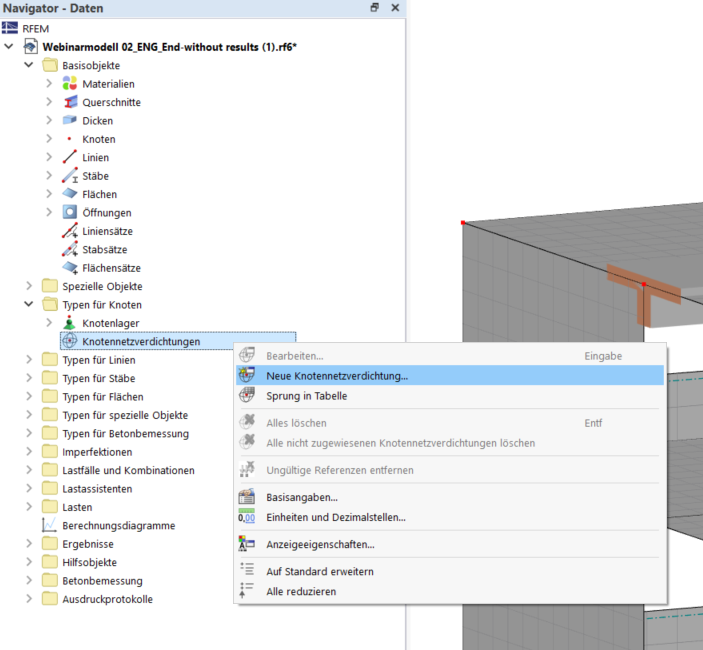

Damit die Lasteinleitung von der Decke in die Stützen ausreichend genau dargestellt und vom Programm berechnet werden kann, ist an den oberen Enden der Stützen eine Knotennetzverdichtung nötig. Diese lässt sich im Navigator unter 'Typen für Knoten' erstellen.

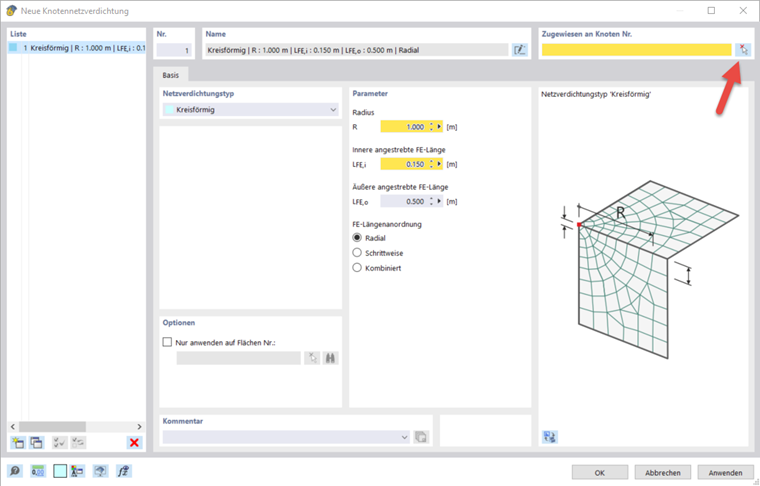

In dem sich öffnenden Dialog können Sie wählen, welche Form die Netzverdichtung haben soll. Je nach Geometrie sind weitere Angaben, wie zum Beispiel der Radius und die innere angestrebte FE-Länge bei einer kreisförmigen Netzverdichtung, möglich. Über die Schaltfläche

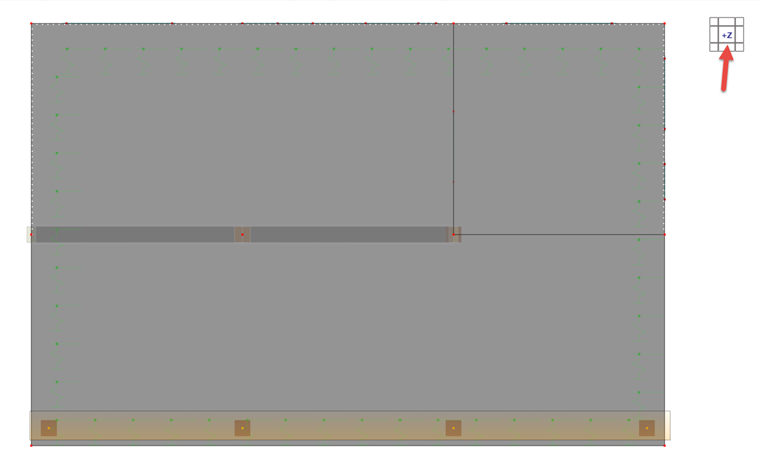

können Sie die Netzverdichtung den Knoten zuweisen. Betrachten Sie dafür das Modell aus +Z-Richtung und ziehen Sie ein Fenster über die acht Knoten an den Stützen im vorderen und mittleren Gebäudebereich.
