DICKQ

DICKQ

Das Querschnittswerte-Programm DICKQ ist eigenständig lauffähig. Das Programm ermittelt die Profilkennwerte für beliebige dickwandige Querschnitte und berechnet deren Spannungen. Zudem ist Ihnen die Stahlbetonbemessung nach Eurocode 2 und anderen Normen möglich.

Bei DICKQ besteht eine Anbindungsmöglichkeit an RFEM 5 und RSTAB 8: DICKQ Querschnitte stehen auch in der Bibliothek der FEM-Software bzw. des Stabwerksprogramms zur Auswahl; umgekehrt können RFEM- und RSTAB Schnittgrößen in DICKQ eingelesen und bemessen werden.

DICKQ
Querschnittswerte-Programme
Querschnittsprogramm DUENQ | Querschnittswerte dünnwandiger Profile, elastische und plastische Bemessung

DICKQ | Leistungsmerkmale

  • Modellierung des Profils über polygonal umrandete Flächen, Aussparungen und Punktflächen (Bewehrungen)
  • Automatische oder individuelle Anordnung von Spannungspunkten
  • Erweiterbare Bibliothek für Beton-, Stahl- und Betonstahlmaterialien
  • Querschnittswerte von Stahlbeton- oder Verbundquerschnitten
  • Spannungsanalyse mit Fließhypothesen nach von Mises oder Tresca
  • Stahlbetonbemessung nach:
    • DE | Fahne DIN 1045-1:2008-08
    • DE | Fahne DIN 1045:1988-07
    • Österreich | Flagge ÖNORM B 4700: 2001-06-01
    • Europäische Union | Flagge EN 1992-1-1:2004
  • Für die Bemessung nach EN 1992-1-1:2004 sind folgende Nationale Anhänge implementiert:
    • DE | Fahne DIN EN 1992-1-1/NA:2013-04 (Deutschland)
    • Flagge von den Niederlanden NEN-EN 1992-1-1/NA:2011-11 (Niederlande)
    • CS | Fahne CSN EN 1992-1-1/NA:2006-11 (Tschechien)
    • Österreich | Flagge ÖNORM B 1992-1-1:2011-12 (Österreich)
    • Flagge von Spanien  UNE EN 1992-1-1/NA:2010-11 (Spanien)
    • Flagge von Dänemark EN 1992-1-1 DK NA:2007-11 (Dänemark)
    • Flagge von Slowenien  SIST EN 1992-1-1:2005/A101:2006 (Slowenien)
    • Flagge von Frankreich  NF EN 1992-1-1/NA:2007-03 (Frankreich)
    • Flagge von Slowakei  STN EN 1992-1-1/NA:2008-06 (Slowakei)
    • Flagge von Finnland  SFS EN 1992-1-1/NA:2007-10 (Finnland)
    • EN-GB | Fahne BS EN 1992-1-1:2004 (Vereinigtes Königreich)
    • Flagge von Singapur SS EN 1992-1-1/NA:2008-06 (Singapur)
    • Flagge von Portugal NP EN 1992-1-1/NA:2010-02 (Portugal)
    • Flagge von Italien  UNI EN 1992-1-1/NA:2007-07 (Italien)
    • Flagge von Schweden SS EN 1992-1-1/NA:2008 (Schweden)
    • Flagge von Polen  PN EN 1992-1-1/NA:2008-04 (Polen)
    • Flagge von Belgien  NBN EN 1992-1-1 ANB:2010 (Belgien)
    • Flagge von Zypern  NA to CYS EN 1992-1-1:2004/NA:2009 (Zypern)
    • Bulgarien | Flagge BDS EN 1992-1-1:2005/NA:2011 (Bulgarien)
    • Flagge von Litauen  LST EN 1992-1-1:2005/NA:2011 (Litauen)
    • Flagge von Rumänien  SR EN 1992-1-1:2004/NA:2008 (Rumänien)
  • Zusätzlich zu den oben aufgeführten Nationalen Anhängen (NA) können auch benutzerdefinierte NA mit eigenen Grenzwerten und Parametern definiert werden.
    • Stahlbetonnachweis für Spannungs-Dehnungs-Verlauf, vorhandene Sicherheit oder direkte Bemessung
    • Ausgabe von Bewehrungsliste und Gesamtbewehrungsfläche
    • Ausdruckprotokoll mit Option für Kurzausdruck

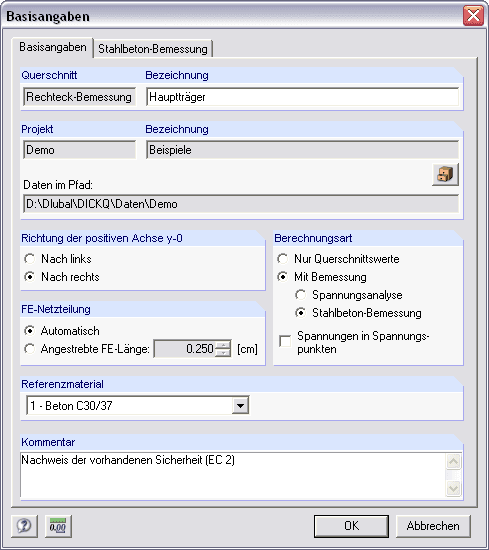

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"

DICKQ | Eingabe

Der Querschnitt lässt sich frei über polygonal begrenzte Flächen mit Aussparungen und Punktflächen (Bewehrungen) modellieren. Alternativ wird die DXF-Schnittstelle zum Import der Geometrie genutzt. Eine umfangreiche Materialbibliothek erleichtert die Modellierung von Verbundquerschnitten.

Durch die Vorgabe von Grenzdurchmessern und Prioritäten wird eine Staffelung der Bewehrung ermöglicht. Dabei kann neben den jeweiligen Betondeckungen eine Vorspannung berücksichtigt werden.

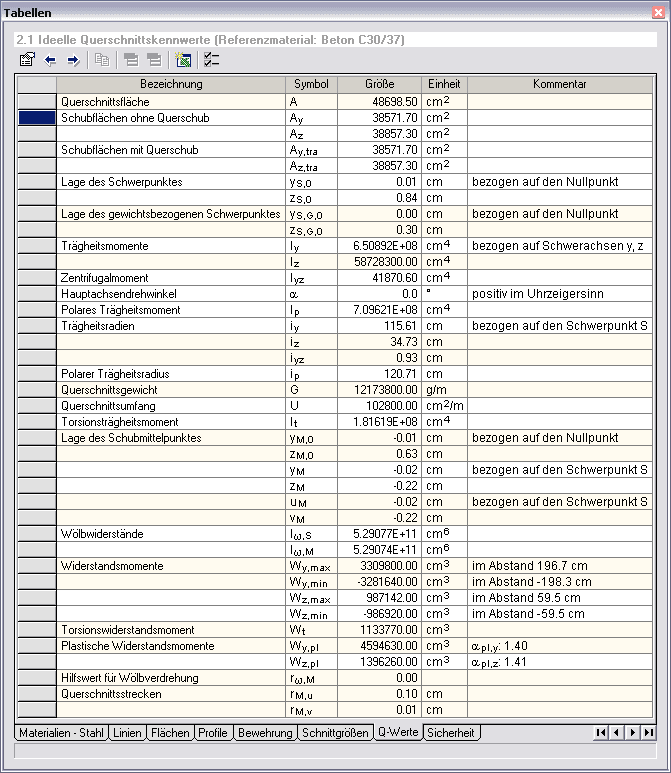

Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"

DICKQ | Querschnittskennwerte

  • Gesamtfläche A
  • Schubflächen Ay und Az mit und ohne Querschubanteil
  • Schwerpunktslage yS, zS
  • Flächenmomente 2. Grades Iy, Iz, Iyz, Iu, Iv, Ip
  • Hauptachsendrehwinkel α
  • Trägheitsradien iy, iz, iyz, iu, iv, ip
  • Torsionsträgheitsmoment It
  • Querschnittsgewicht G und Querschnittsumfang U
  • Schubmittelpunktlage yM, zM
  • Wölbwiderstände Iω,S, Iω,M
  • Max/Min-Widerstandmomente Wy, Wz, Wu, Wv und Wt
  • Plastische Widerstandsmomente Wy,pl, Wz,pl, Wu,pl, Wv,pl
  • Prandtlsche Spannungsfunktion Φ
  • Ableitung von Φ nach y und Ableitung von Φ nach z
  • Wölbung ω
Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Normalspannungen

DICKQ | Spannungsanalyse

  • Normalspannungen σx aus Normalkraft und Biegung
  • Schubspannungen τ aus Querkraft und Torsion
  • Vergleichsspannungen σv mit Vergleich zu Grenzspannung
  • Spannungsausnutzung bezogen auf Vergleichsspannungen
  • Normalspannung σx aus Einheitsnormalkraft N
  • Schubspannung τ aus Einheitsquerkräften Vy, Vz, Vu, Vv
  • Normalspannung σx aus Einheitsmomenten My, Mz Mu, Mv

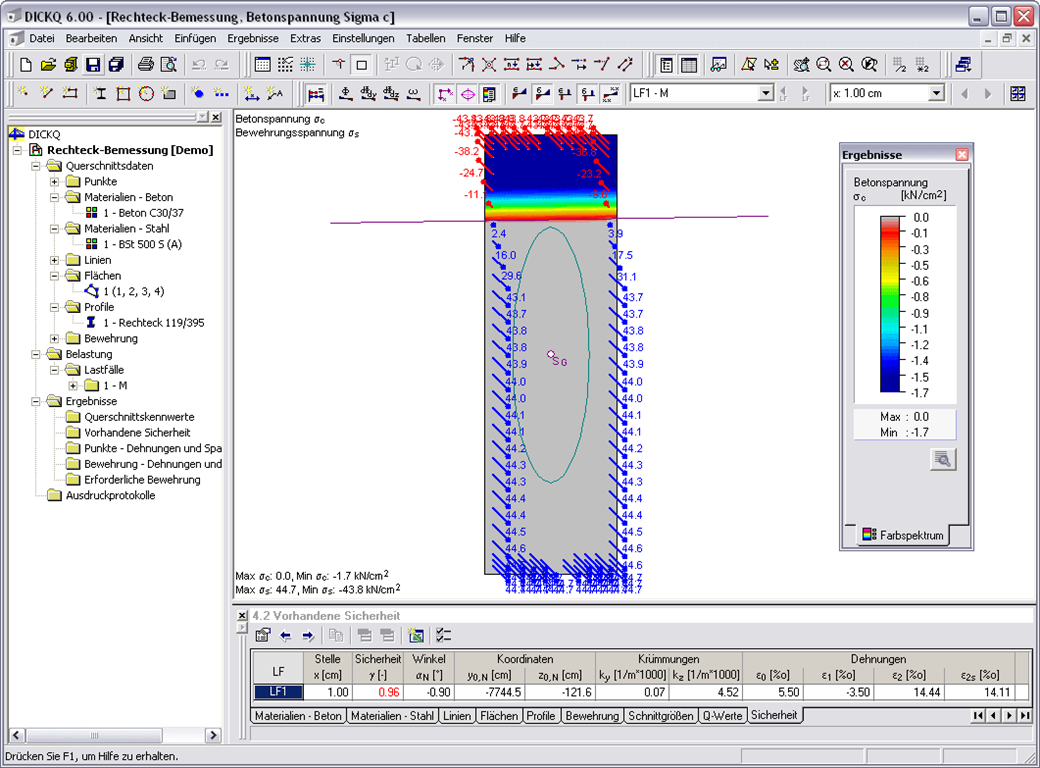

Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung

DICKQ | Stahlbetonbemessung

  • Spannungen σ und Dehnungen ε für Beton und Bewehrung ohne Berücksichtigung der Betonzugfestigkeit (Zustand II)
  • Berechnung für Bruchzustand (vorhandene Sicherheit) oder für vorhandene Schnittgrößen
  • Lage der Nullachse a0, y0,N, z0,N
  • Krümmungen ky, kz
  • Dehnung im Nullpunkt ε0 und maßgebende Dehnungen am Druckrand ε1 und am Zugrand ε2
  • Maßgebende Stahldehnung ε2s

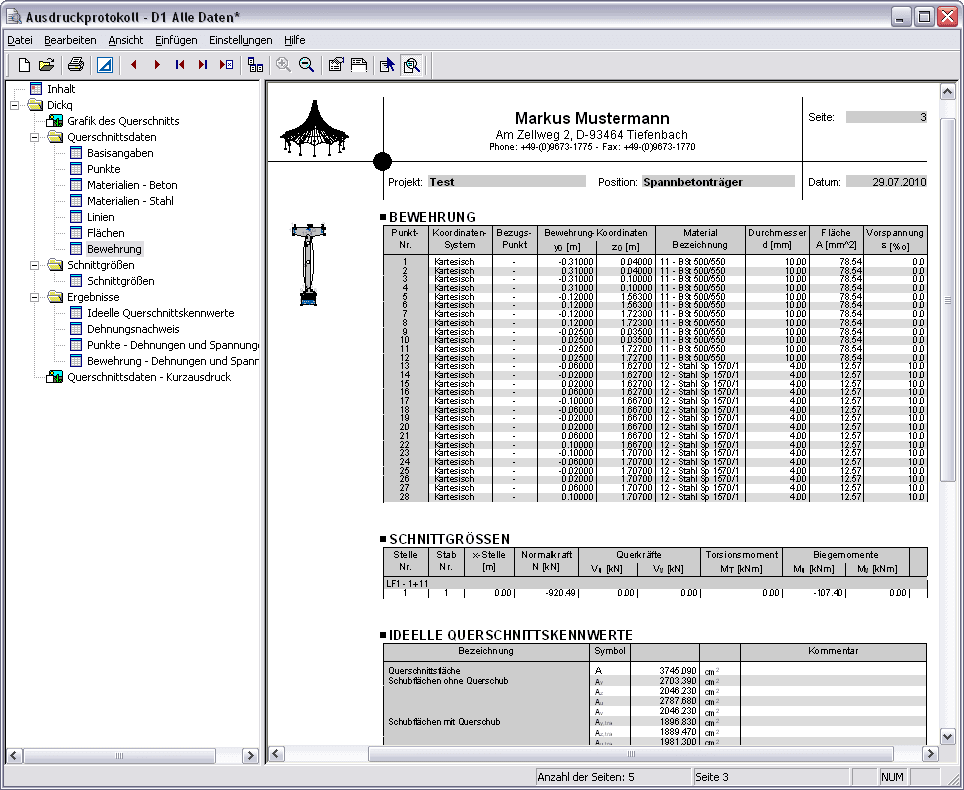

Querschnittswerte-Programm DICKQ | Ausdruckprotokoll

DICKQ | Ergebnisauswertung

Alle Ergebnisse lassen sich in ansprechender numerischer und grafischer Form auswerten und visualisieren. Selektionsfunktionen unterstützen die gezielte Evaluation.

Das Ausdruckprotokoll entspricht den hohen Standards des RFEM 6 und des RSTAB 9. Änderungen werden automatisch aktualisiert. Zudem besteht die Möglichkeit eines übersichtlichen Kurzausdrucks mit allen wesentlichen Daten einschließlich benutzerdefinierter Querschnittsgrafik.
