RFEM 5-Zusatzmodul
RF-INFLUENCE

RF-INFLUENCE ist ein Zusatzmodul für RFEM 5 zur Erzeugung von Einflusslinien und -flächen infolge einer festen Schnittgröße, wie z. B. Normalkraft, Querkraft oder Biegemoment.

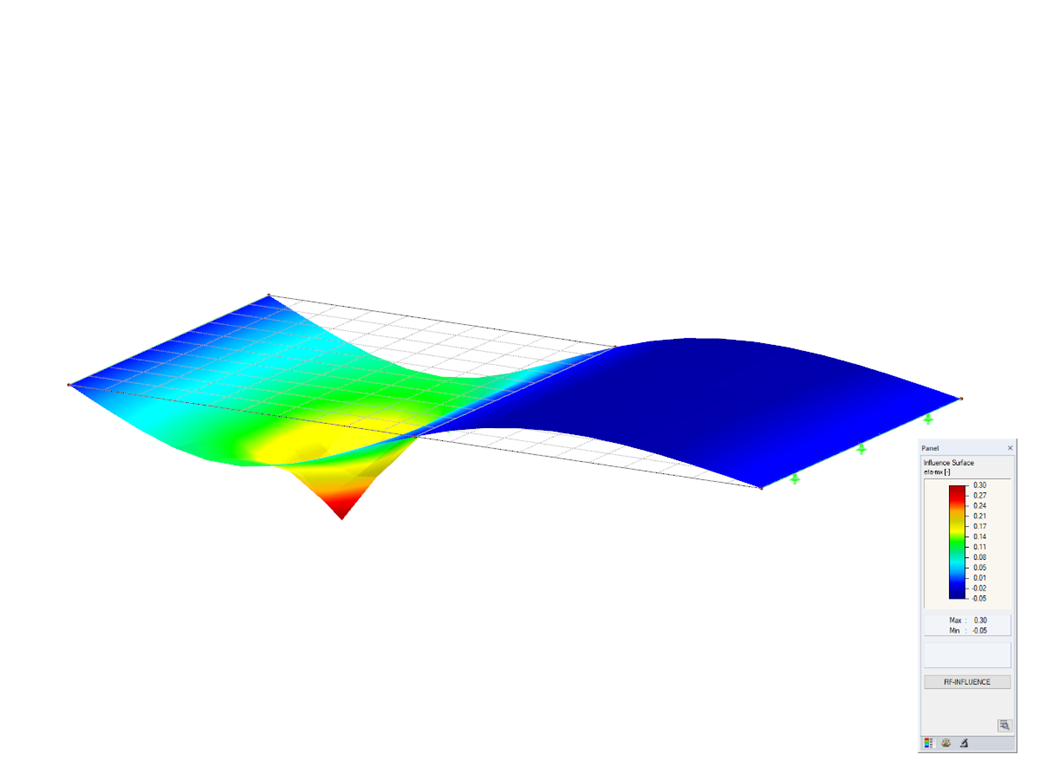

Einflusslinien und -flächen drücken in grafischer Form aus, wie sich eine Einheitslast auf die Schnittreaktionen an allen möglichen Belastungsstellen des Modells auswirkt.

Ermittlung von Einflusslinien und -flächen

Gesamtanzahl: 4

RF-INFLUENCE | Leistungsmerkmale

Einfache Definition der Einheitslasten im RFEM-Modell
Einfache Definition der zu betrachtenden Stellen von Stäben, Flächen und Lagern
Numerische Ergebnisausgabe und grafische Ergebnisdarstellung für Einheitslast oder betrachtete Stelle
Detailliertes Ausdruckprotokoll einschließlich aller Modell- und Belastungsdaten für jede betrachtete Stelle und verwendete Einheitslast

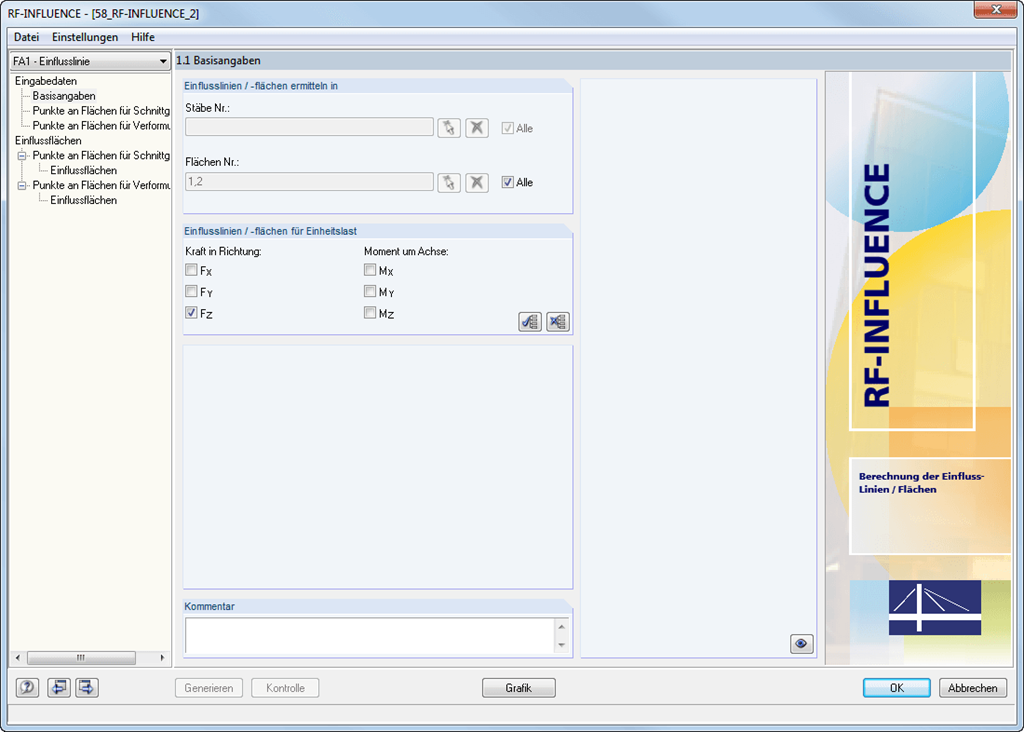

RF-INFLUENCE | Eingabe

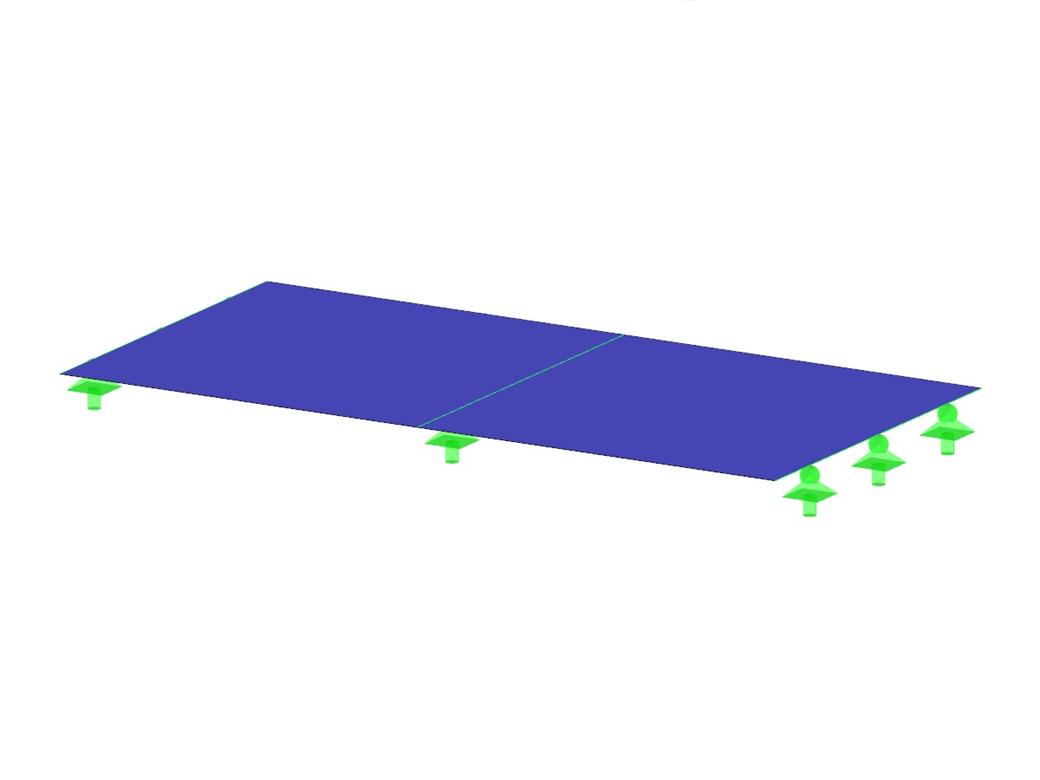

Das in RFEM erstellte Stab- und Flächenmodell wird an einer bestimmten Stelle untersucht, indem eine Einheitslast mit definierter Lastgröße und -richtung aufgebracht wird. Dabei wird ermittelt, in welcher Weise sich die Einheitslast an dieser Stelle auf die Schnittreaktionen auswirkt.

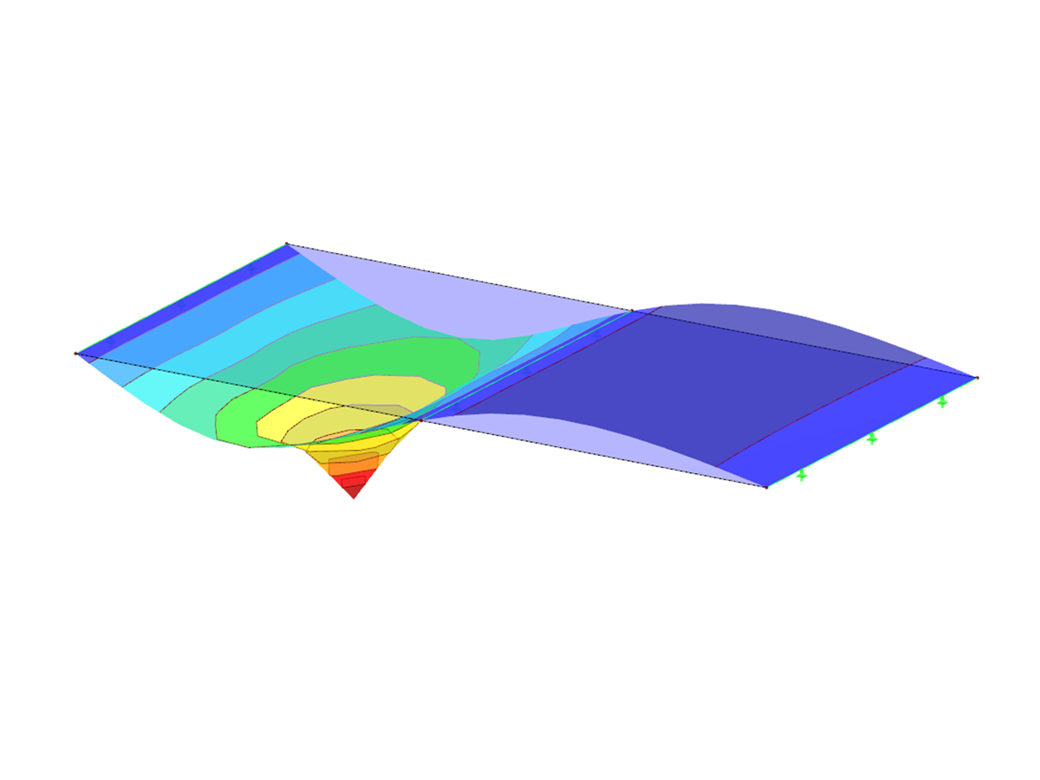

Diese Simulation wird grafisch durch eine Einflusslinie oder Einflussfläche ausgedrückt, die sich infolge der Lastgröße der Kraft oder des Moments am untersuchten Punkt des Modells einstellt. Diese grafische Darstellung kann für weitergehende Untersuchungen oder zur Kontrolle des Modellverhaltens verwendet werden.

RF-INFLUENCE ermittelt die Einflusslinien und -flächen von Modellen, die sowohl Stäbe als auch Flächen aufweisen.

RF-INFLUENCE | Berechnung

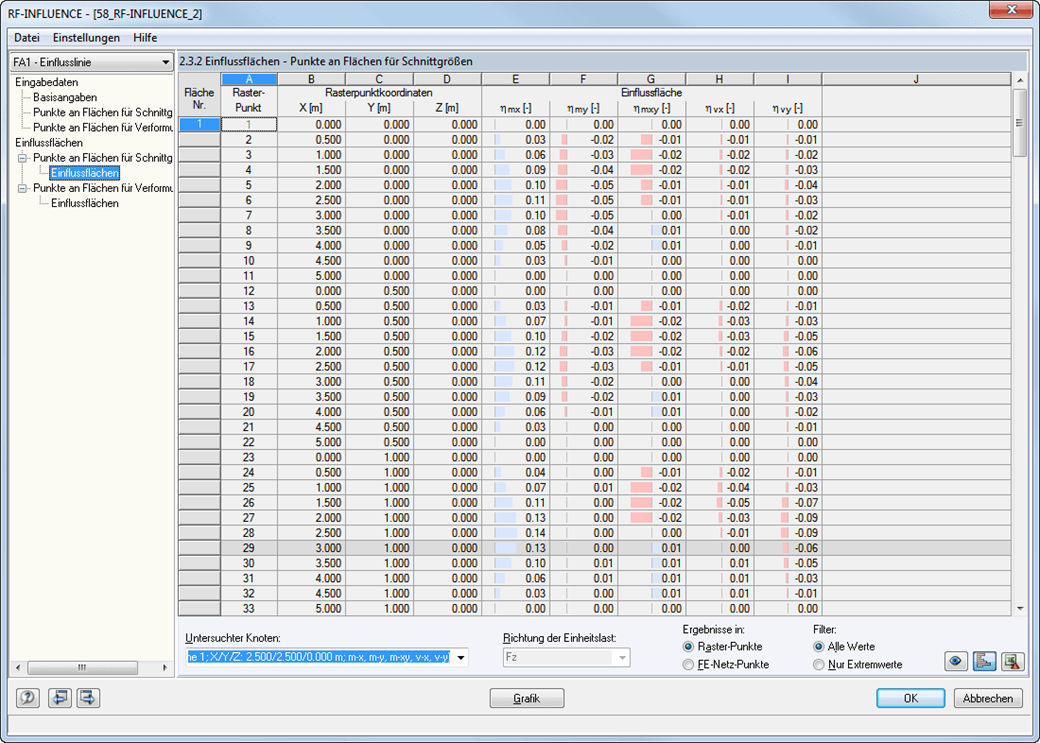

Wenn die zu untersuchenden Stellen festgelegt sind, können die Einflusslinien und -flächen erzeugt werden. Danach stehen alle Ergebnisdiagramme zur tabellarischen Auswertung - sortiert nach Stellen und Einheitslasten für Stäbe, Flächen und Lager - bereit.

RF-INFLUENCE | Ergebnisse und Export

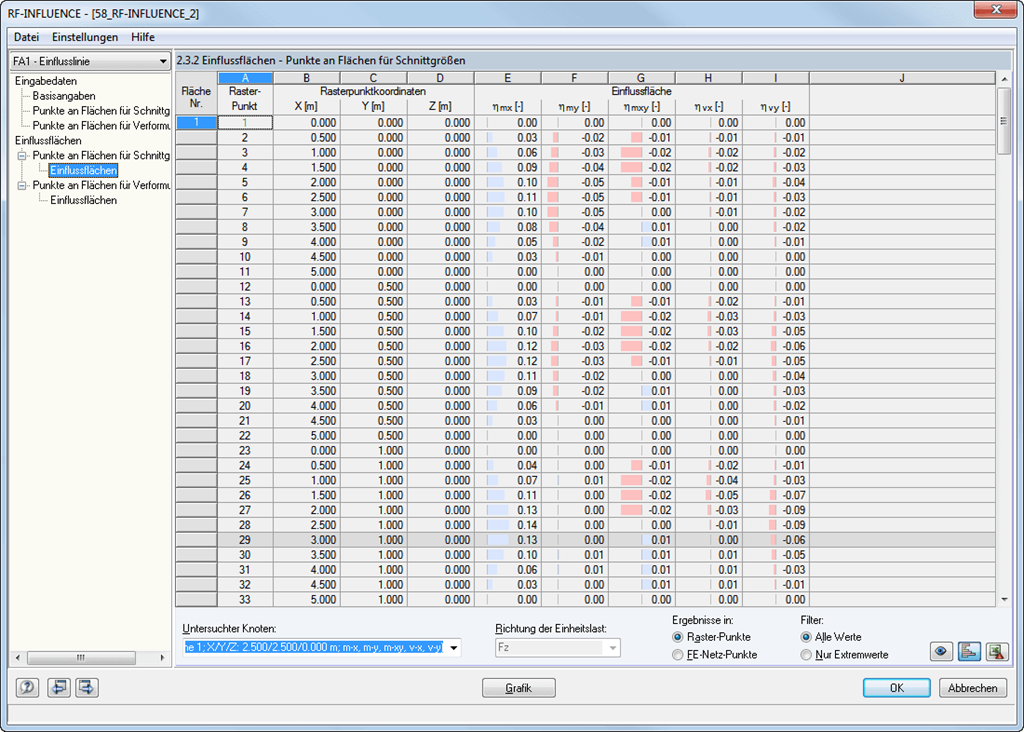

Die Ergebnisse einer jeden Einflusslinie und Einflussfläche werden tabellarisch aufgelistet und können grafisch ausgewertet werden.

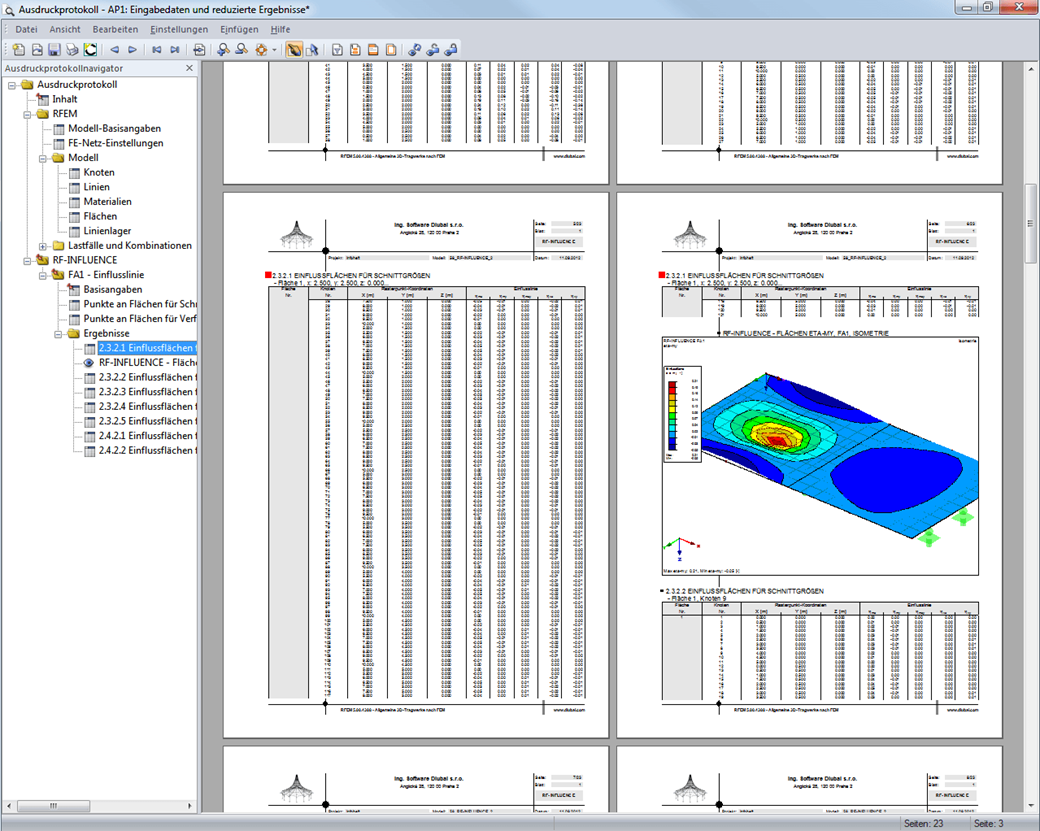

Die Ergebnistabellen lassen sich nach MS Excel exportieren. Zudem steht für den Druck der Eingabe- und Ergebnisdaten sowie von Grafiken das globale Ausdruckprotokoll in RFEM zur Verfügung.
