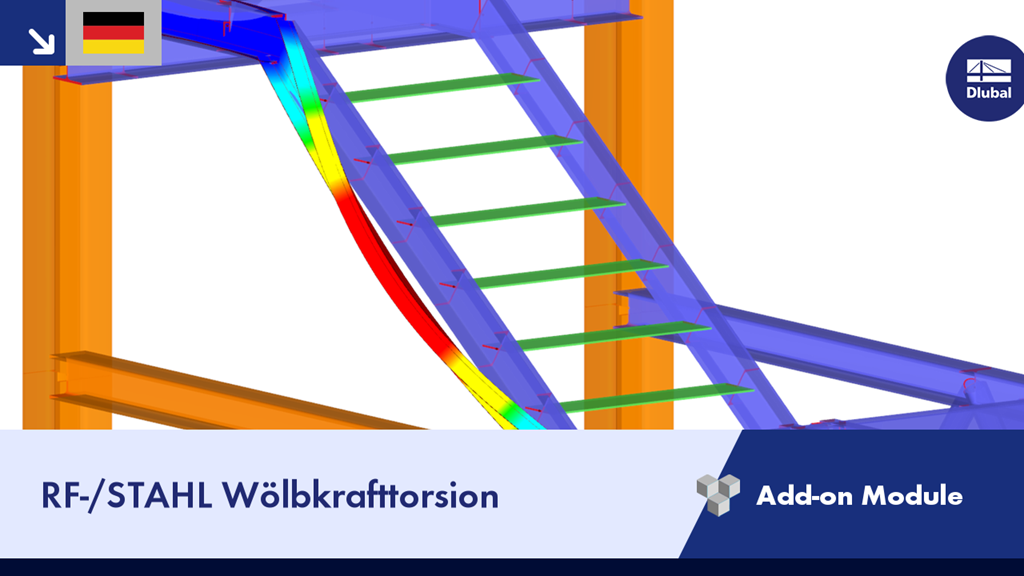

Mit der Modulerweiterung RF-/STAHL Wölbkrafttorsion erhält das Zusatzmodul RF-/STAHL EC3 die Fähigkeit, Stäbe mit asymmetrischen Querschnitten zu bemessen.
Haben Sie irgendwelche Fragen?
Länge: 00:01:27 min
Länge: 00:00:07 min
Kundenprojekt
Länge: 00:00:10 min
Länge: 00:00:49 min
Die Grenzspannungen können in RF-/STAHL benutzerdefiniert für jeden Dickenbereich festgelegt werden.
Die Lagerungsbedingungen eines biegebeanspruchten Trägers sind wesentlich für seinen Widerstand gegenüber Biegedrillknicken. Wird zum Beispiel ein Einfeldträger in Feldmitte seitlich gehalten, so kann im Optimalfall das Ausweichen des gedrückten Gurtes verhindert und eine zweiwellige Eigenform erzwungen werden. Das kritische Biegedrillknickmoment erhöht sich durch diese Zusatzmaßnahme wesentlich. In den Zusatzmodulen zur Stabbemessung ist es über die Eingabemaske "Zwischenabstützungen" möglich, verschiedene Arten von seitlichen Halterungen an einem Stab zu definieren.
Dieser Fachbeitrag untersucht die Auswirkungen der Anschlusssteifigkeit auf die Schnittgrößenermittlung sowie die Bemessung der Anschlüsse am Beispiel eines zweistöckigen, zweischiffigen Stahlrahmens.
Bemessen werden soll ein Montagestoß aus Hohlprofilen mit Stirnplatten. Es handelt sich hierbei um den Untergurt eines Fachwerkträgers, welcher aus Transportgründen geteilt werden muss.
_3.jpg?mw=350&hash=6831ba094e54512b3726fc611ff1b3a3f24436b7)
- Allgemeine Spannungsnachweise
- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Vollständig in RFEM/RSTAB integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Vielfältige Anpassungsmöglichkeiten der grafischen Ausgabe
- Flexible Bemessung in unterschiedlichen Bemessungsfällen
- Übersichtliche Ausgabetabellen für einen schnellen Überblick über die Ergebnisse nach der Bemessung
- Hohe Produktivität wegen des minimalen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Querschnittsoptimierung
- Übergabemöglichkeit optimierter Querschnitte an RFEM/RSTAB
- Bemessung beliebiger dünnwandiger Querschnitte aus DUENQ
- Darstellung des Spannungsverlaufs am Querschnitt
- Ermittlung der Normal-, Schub- und Vergleichsspannungen
- Ausgabe der Spannungsanteile für einzelne Schnittgrößenarten
- Detaillierte Ausgabe der Spannungen in allen Spannungspunkten
- Ermittlung des größten Δσ eines jeden Spannungspunkts (z. B. für Betriebsfestigkeitsnachweise)
- Farbliche Darstellung von Spannungen und Ausnutzungen für schnellen Überblick über kritische oder überdimensionierte Bereiche
- Stückliste und Massenermittlung
- Ermittlung von Haupt- und Grundspannungen, Membran- und Schubspannungen sowie von Vergleichsspannungen und Vergleichsmembranspannungen
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Optionale Optimierung der Flächendicken und Übergabemöglichkeit nach RFEM
- Gebrauchstauglichkeitsnachweis durch Überprüfung der Flächenverschiebungen
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Filtermöglichkeit für Flächen, Linien und Knoten in Tabellen
- Querschubspannungen nach Mindlin, Kirchhoff oder freier Eingabe
- Stückliste der bemessenen Flächen
Für die erleichterte Dateneingabe sind die im Hauptprogramm definierten Flächen, Stäbe, Stabsätze, Materialien, Flächendicken und Profile voreingestellt. An vielen Stellen im Programm kann die [Pick]-Funktion zur grafischen Auswahl genutzt werden. Es besteht zudem Zugriff auf die globalen Material- und Querschnittsbibliotheken.
Lastfälle, Last- und Ergebniskombinationen lassen sich beliebig in Bemessungsfällen zusammenstellen.
Durch die Kombination von Flächen- und Stabelementen und der getrennten Nachweisführung besteht in RFEM die Möglichkeit, nur kritische Teilbereiche wie z. B. eine Rahmenecke durch Flächenelemente zu modellieren und bemessen. Das restliche Modell lässt sich dann über Stabnachweise erfassen.
Im Zusatzmodul RF-/STAHL EC3 möchte ich einen Querschnitt nicht bemessen. Kann ich diesen Querschnitt schnell aus der Auswahl entfernen?
Sind die gezeigten Modelle und Präsentationen vom Infotag 2018 frei verfügbar und können Sie mir diese bitte zusenden?
Wie kann ich Membranspannungen in den Ergebnissen von RF-STAHL Flächen anzeigen?
Die Ausnutzung beim Querschnittsnachweis unterscheidet sich in den Modulen RF-/STAHL und RF-/STAHL EC3. Was ist die Ursache?
Bei einem Beulsicherheitsnachweis ermittelt FE-BEUL eine maßgebende Schubspannung von τ = 7,45 kN/cm², während sich in RF-/STAHL eine maximale Schubspannung von τ = 8,20 kN/cm² ergibt. Woher resultiert dieser Unterschied?
Wie kann ich mit RFEM 5 oder RSTAB 8 einen beliebigen DUENQ-Querschnitt im Detail nachweisen?
