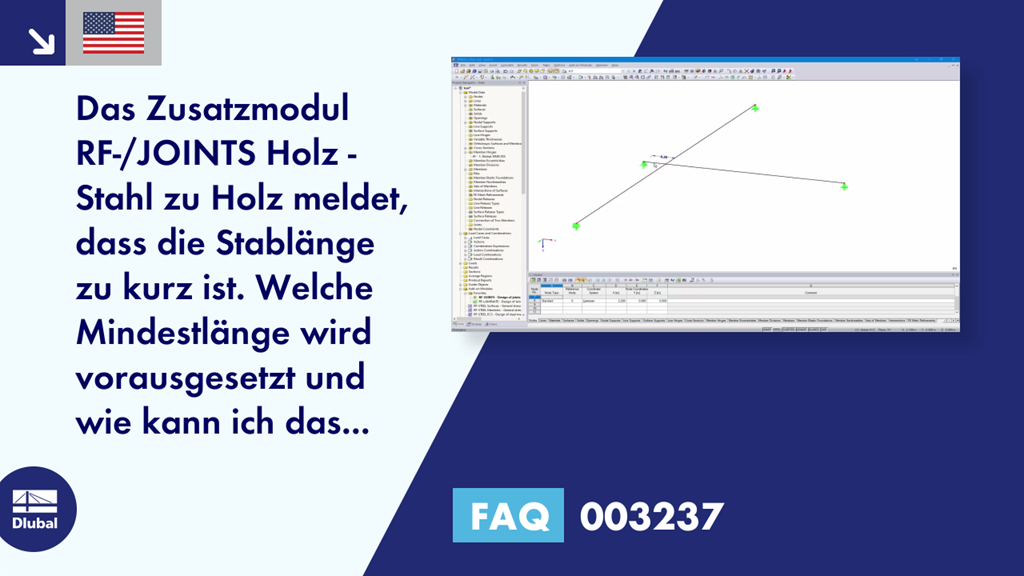

[EN] FAQ 003237 | Das Zusatzmodul RF-/JOINTS Holz - Stahl zu Holz meldet, dass die Stablänge zu kurz ist. Welche Mindestlänge wird vorausgesetzt und wie kann ich das Problem umgehen?
Video
Erste Schritte mit RFEM
Frage
Das Zusatzmodul RF-/JOINTS Holz - Stahl zu Holz meldet, dass die Stablänge zu kurz ist. Welche Mindestlänge wird vorausgesetzt und wie kann ich das Problem umgehen?Antwort
Um einen Stabdübelanschluss zu definieren benötigt das Zusatzmodul eine Mindestlänge der Stäbe. Diese beträgt 42cm. Ist ein Stab kürzer, so erscheint in Maske "1.2 Knoten und Stäbe" der Hinweis "Stab ist zu kurz" (siehe Bild 01). Oft wird jedoch das Bauteil durch Zwischenknoten unterbrochen und dieses besteht aus mehreren Stäben. In solchen Fällen kann in RFEM das Bauteil als ein Stab bestehen bleiben und die Knoten mit der Funktion "Knoten 'Auf Linie' setzen" verwendet werden (siehe Bild 02). Dabei wird der Stab nicht geteilt. Alle an diesen Knoten angeschlossenen Stäbe sind dann auch miteinander verbunden, auch wenn der Stab nicht geteilt ist. Als Alternative kann auch die Funktion "Stab teilen" mit der Option "Nichtteilen der Linie, lediglich neuen Knoten auf der Linie setzen" verwendet werden (siehe Bild 03).Schlüsselwörter
Dlubal FAQ Mindestlänge Stab ist zu kurz Stabdübel Häufig gestellte Frage FAQ zu Dlubal Frage und Antwort zu Dlubal
