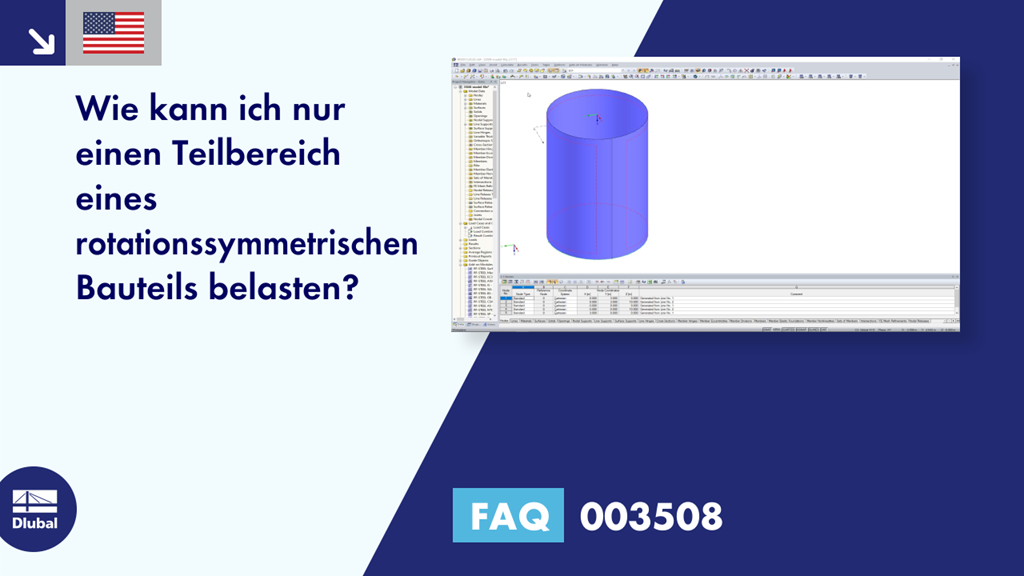

[EN] FAQ 003508 | Wie kann ich nur einen Teilbereich eines rotationssymmetrischen Bauteils belasten?
Video
Erste Schritte mit RFEM
Frage
Wie kann ich nur einen Teilbereich eines rotationssymmetrischen Bauteils belasten?Antwort
Eine freie veränderliche Last ermöglicht, eine über die Höhe und den Umfang veränderliche Last auf Flächen aufzubringen.
In Bild 1 ist ein runder Behälter dargestellt, der nur über die Hälfte des Umfangs in Flächennormalenrichtung belastet ist. Um eine über den Umfang veränderliche Last zu definieren, ist die Option "Veränderlich" unter "Entlang des Umfangs" zu aktivieren. Über den zugehörigen Button können dann die Faktoren für die Last samt den Winkeln, an denen sie auftreten, eingegeben werden. Des weiteren ist die Rotationsachse zu definieren. Der Faktor kα stellt den Bezug zur Lastgröße p des Ausgangsdialogs her.
Alternativ kann die Fläche in entsprechende Teilflächen aufgeteilt werden. Es können dann die betreffenden Teilflächen mit einer Flächenlast belastet werden.
Der in Bild 1 dargestellte Behälter wurde in Bild 2 mit zwei Teilflächen modelliert. Es kann somit eine Flächenlast auf die zu belastende Behälterhälfte aufgebracht werden.
