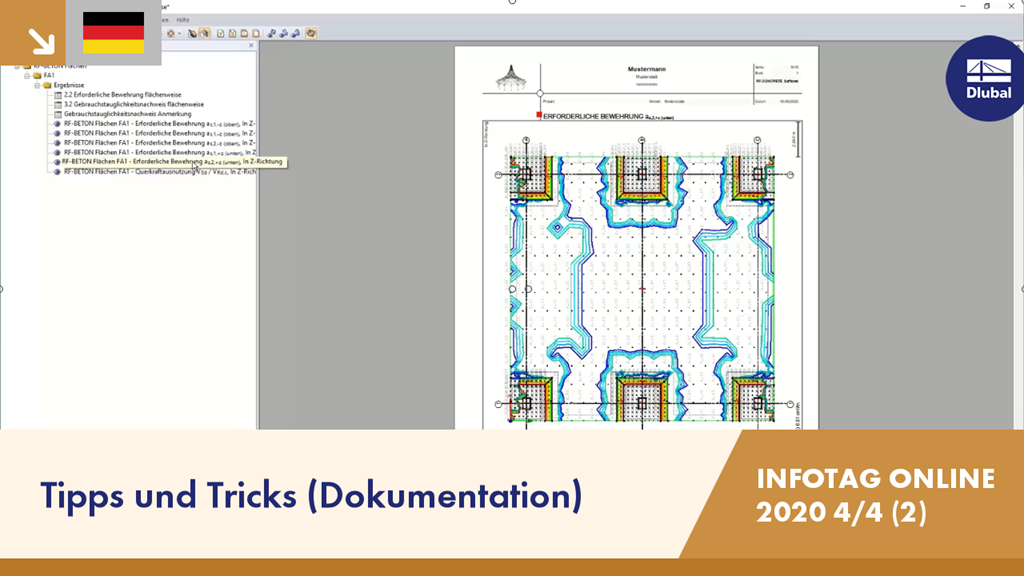

Im vierten Teil der Aufzeichnung vom Dlubal-Infotag Online zeigt Ihnen Paul Kieloch die grafische Dokumentation der Ergebnisse aus der RF-BETON Flächen einer Bodenplatte.
Tipps und Tricks (Dokumentation) | RFEM | Infotag Online | 28.10.2020 | 4/4
Haben Sie irgendwelche Fragen?
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:07:36 min
Länge: 00:09:09 min
Für die grafische Ausgabe der in RF-BETON Flächen ermittelten Bewehrungsergebnisse stehen in RFEM verschieden Möglichkeiten zur Verfügung. Dieser Beitrag soll einen Überblick über diese Optionen geben.
Bei gleichmäßiger verteilter Belastung kann nach EN 1992-1-1 (Eurocode 2) der Bemessungsschnitt für die Schubbewehrung im Abstand d von der Auflagervorderkante gelegt werden. Dabei reduziert sich die anzusetzende Querkraft für die Schubbewehrung auf VEd,red. Für den Nachweis der maximal aufnehmbaren Betondruckkraft VRd,max ist aber die vollständige Querkraft anzusetzen.
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
In RF-/FUND Pro ist es auch möglich, die Betondeckung für das Fundament gemäß EN 1992-1-1 zu berücksichtigen.
Der Umfang des Ausdrucks kann über Selektionskriterien individuell angepasst werden. Aus bestehenden Protokollen können Druckvorlagen erstellt und projektübergreifend wiederverwendet werden.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Wie kann ich nachträglich ein Bild meines Modells ohne Belastungen und ohne Bezug zu einem Lastfall in das Ausdruckprotokoll drucken?
Wie kann ich die Farben der Stabendgelenke für den Bildschirm oder das Ausdruckprotokoll ändern?
Wie kann die Größe der Grafik im Kurzausdruck angepasst werden?
Wenn ich mein Modell "Fensterfüllend" in das Ausdruckprotokoll drucken möchte, passiert es manchmal, dass die Kommentare und die Schrift von den Bemaßungen im Ausdruckprotokoll abgeschnitten werden.
Ich möchte im Ausdruckprotokoll die Funktion "Seiten vor dem Abschnitt einfügen" nutzen. Leider funktioniert das nicht: Im Inhaltsverzeichnis werden zwar die eingefügten leeren Seiten aufgeführt und seitenmäßig berücksichtigt, aber die Seiten sind nicht vorhanden.
Kann man eine zusätzliche Erläuterung am Rand des Protokolls hinzufügen?
