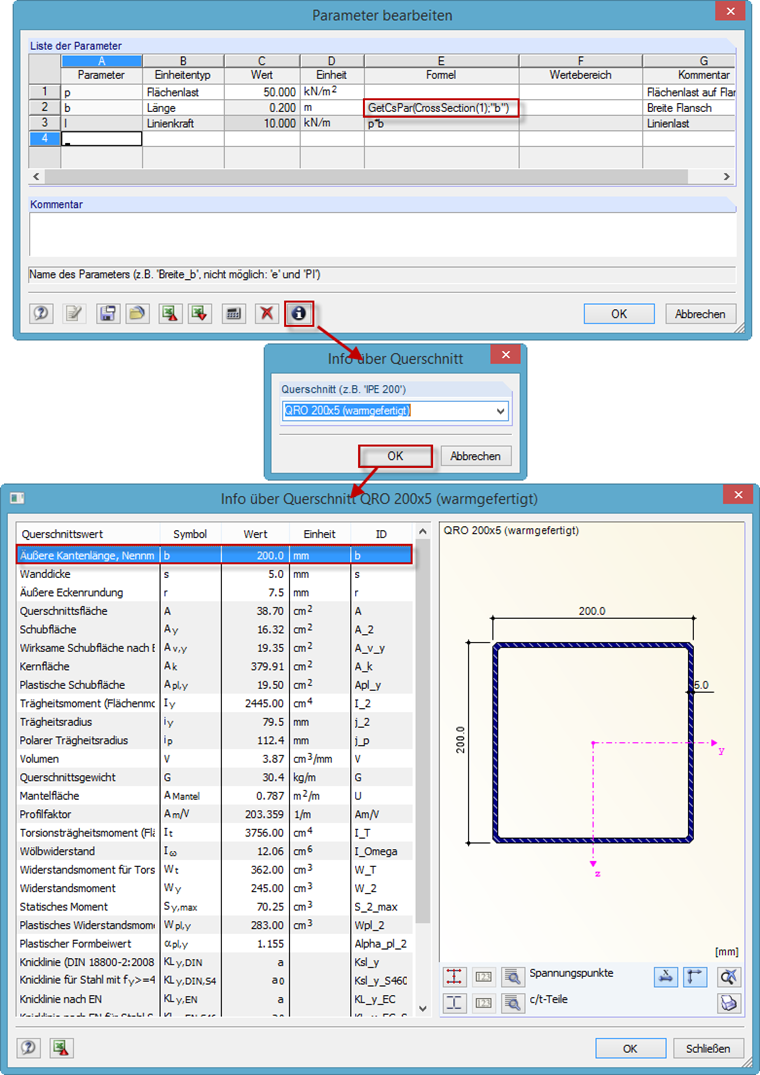

Die erste Formel CrossSection() ist in der Formel GetCsPar(;) geschachtelt. CrossSection(n) holt den Querschnitt aus der n-ten Zeile der Querschnittstabelle als Zeichenkette. GetCsPar("Querschnitt"; "ID") braucht den Querschnitt als Zeichenkette und die ID des Wertes, der gesucht ist. Die ID kann man über den Info-Button im Fenster "Parameter bearbeiten" erhalten, wie in der Abbildung dargestellt. Wie zu erkennen ist, gibt es hier eine Vielzahl an Parametern, mit deren Hilfe man zum Beispiel auch exzentrische Lasten aufbringen kann.
Frage
Kann man Werte aus Querschnitten (zum Beispiel Höhe, Breite...) für die Parametrisierung verwenden?
Die erste Formel CrossSection() ist in der Formel GetCsPar(;) geschachtelt. CrossSection(n) holt den Querschnitt aus der n-ten Zeile der Querschnittstabelle als Zeichenkette. GetCsPar("Querschnitt"; "ID") braucht den Querschnitt als Zeichenkette und die ID des Wertes, der gesucht ist. Die ID kann man über den Info-Button im Fenster "Parameter bearbeiten" erhalten, wie in der Abbildung dargestellt. Wie zu erkennen ist, gibt es hier eine Vielzahl an Parametern, mit deren Hilfe man zum Beispiel auch exzentrische Lasten aufbringen kann.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
