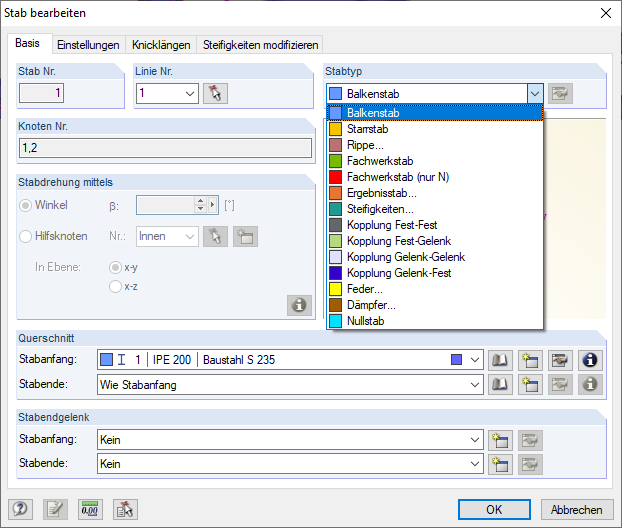

Vermutlich ist der Modelltyp 2D -XY aktiviert. Der Typ 2D - XY eignet sich z. B. für ebene Flächentragwerke wie Platten, die senkrecht zur Flächenebene belastet sind. Der Stabtyp "Seilstab" lässt sich für diesen Modelltypen allerdings nicht auswählen.
Sobald man den Modelltyp ändert, kann dieser Stabtyp wieder ausgewählt werden.
