Neu
13. Januar 2021
004907
Ich habe mein Membrandach bereits in einzelne Flächen unterteilt. Kann ich aus diesen Flächen schnell ein Schnittmuster erstellen?
Antwort
Ja, dies ist mit der Funktion Extras → Schnittmuster aus Zellen generieren sehr schnell möglich.

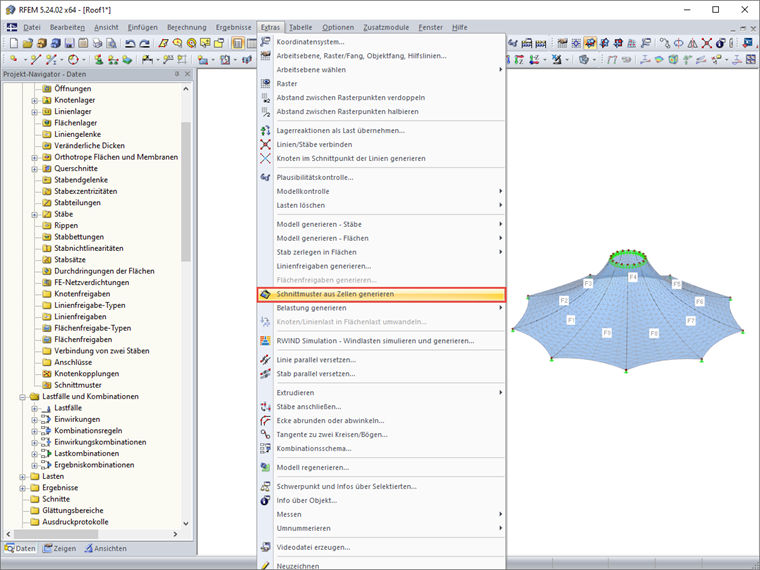

Bild 01 - Schnittmuster aus Zellen generieren
Sie können bei der Funktion festlegen, welche Flächen verwendet werden sollen und ob Linien ignoriert werden sollen.

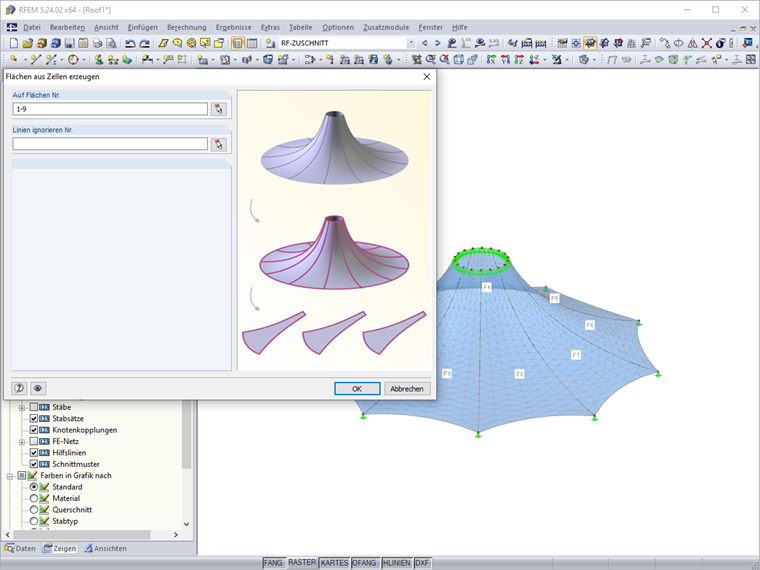

Bild 02 - Einstellungen - Schnittmuster aus Zellen generieren

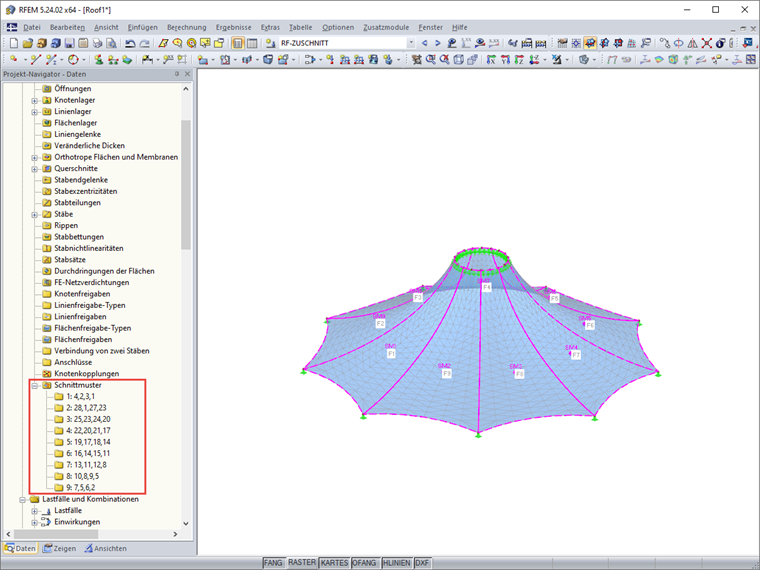

Für die erzeugten Schnittmuster können dann wie gewohnt weitere Einstellungen getroffen werden. Die Schnittmuster können im Projekt-Navigator und auch grafisch ausgewählt werden.
