Grafik in Parallels Desktop

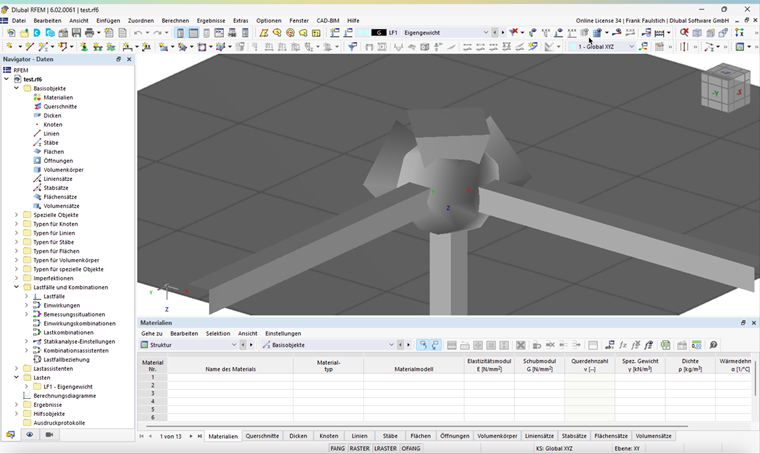

Ich benutze RFEM 6 auf einem Apple Macintosh und nutze dafür Parallels Desktop. Das Achsenkreuz wird in der Grafik nicht richtig dargestellt. Wie kann das korrigiert werden?

Antwort:

FAQ 005381 | Ich benutze RFEM 6 auf einem Apple Macintosh und nutze dafür Parallels Desktop. Das Achsenkreuz wird in der Grafik nicht richtig dargestellt. Wie kann

Parallels Desktop stellt auf dem Macintosh eine virtuelle Maschine bereit, in der beispielsweise Windows 11 betrieben werden kann. In dieser virtuellen Maschine kann auch RFEM 6 installiert werden.

Das Problem mit der grafischen Darstellung deutet auf ein Problem mit OpenGL hin. Parallels Desktop unterstützt leider nur die veraltete OpenGL-Version 3.3. RFEM 6 benötigt mindestens OpenGL 4.2.

Die Lösung für das Problem ist die Installation der MESA-Treiber. RFEM wird zunächst ganz normal innerhalb der virtuellen Maschine installiert. Dann werden in der virtuellen Windows-Umgebung die Anweisungen zum Aktivieren des MESA-Software-Renderers aus diesem FAQ ausgeführt:

MESA Software Renderer

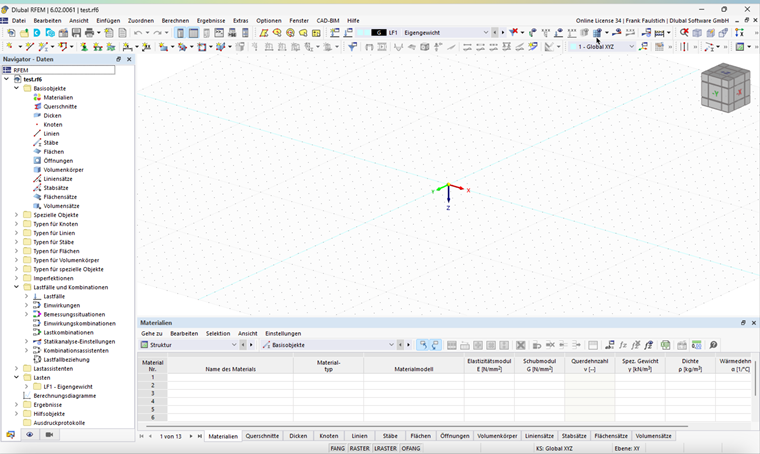

RFEM 6 sollte jetzt ohne Probleme ausgeführt werden können.

Coordinate system

Autor

Herr Faulstich ist mit der Qualitätssicherung des Programms RFEM betraut und außerdem im Kundensupport tätig.

Links

MESA Software Renderer
