Globale Z-Achse in RFEM 6 umkehren

Wo kann ich in RFEM 6 nachträglich das globale Achssystem umkehren (Ausrichtung der globalen Z-Achse)?


Antwort:

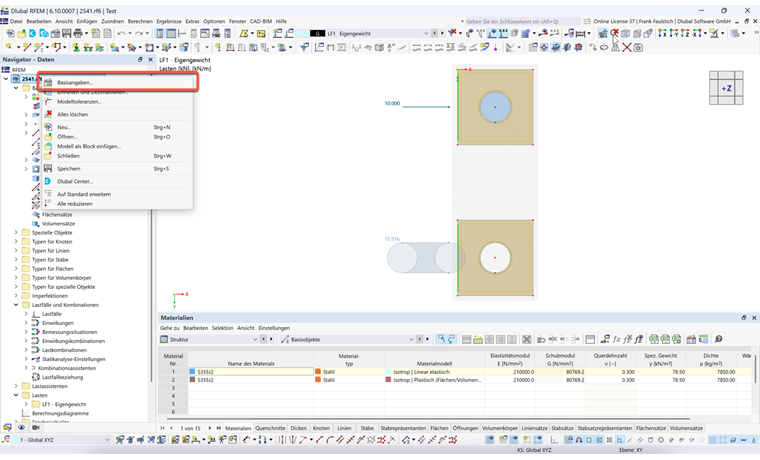

Öffen Sie den Dialog "Basisangaben". Klicken Sie dazu mit der rechten Maustaste im Projekt-Navigator auf den Modellnamen und wählen Sie im Kontextmenü den entsprechenden Eintrag.

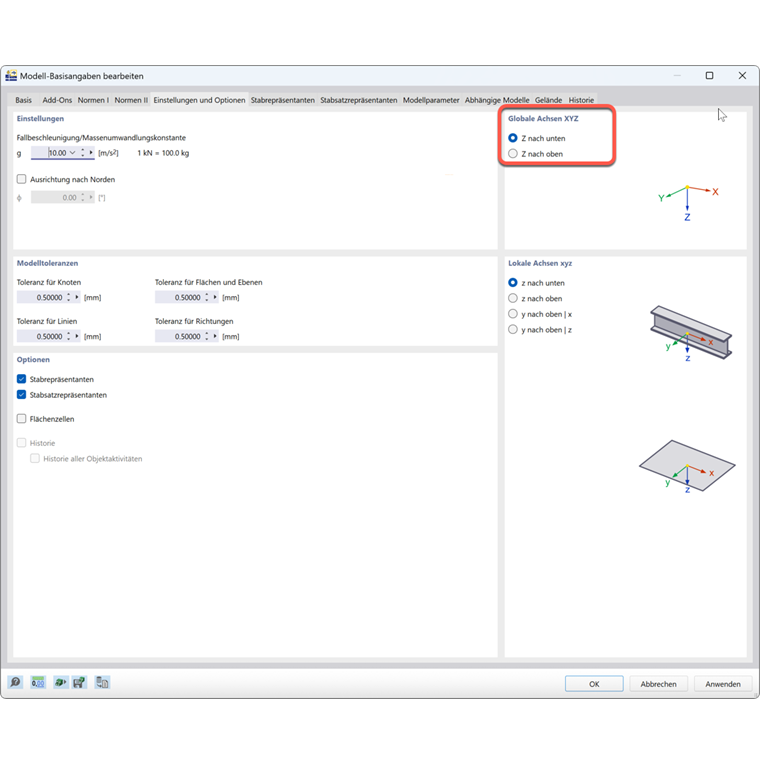

Wechseln Sie in das Register "Einstellungen und Optionen".

Wählen Sie die gewünschte Ausrichtung der Z-Achse.

Bei einer nachträglichen Änderung der Orientierung kann es, speziell in Bezug auf die aufgebrachte Belastung, zu Problemen kommen. Hier ist also besondere Vorsicht geboten.
