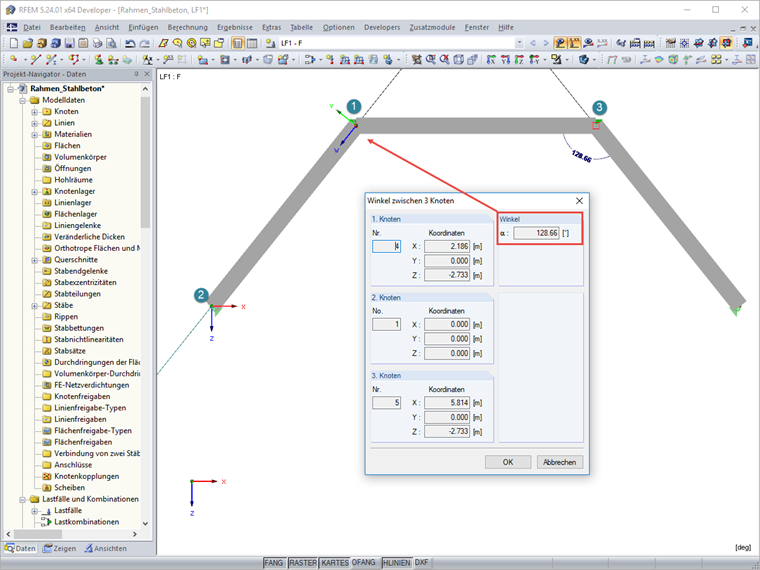

Die Ausgabe erfolgt über einen Dialog, in welchem auch zusätzliche Informationen wie beispielsweise Koordinaten der Knoten ausgegeben werden. Die angewählten Objekte werden außerdem in der Grafik markiert.

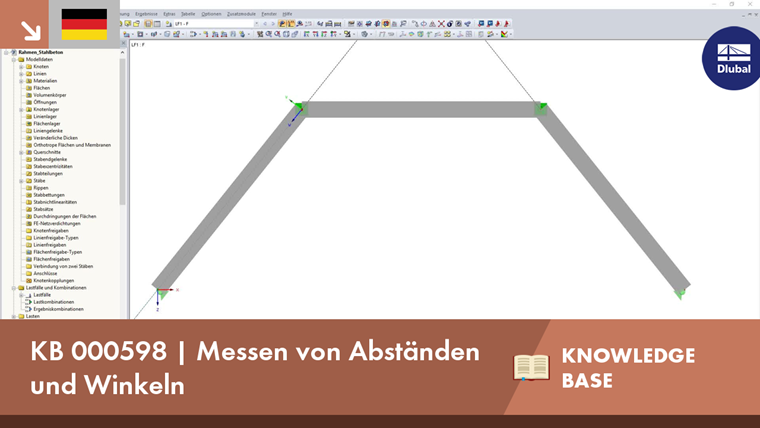

Messen von Abständen und Winkeln
Um in RFEM den Abstand zwischen zwei Knoten oder den Winkel zwischen zwei Objekten zu ermitteln, ohne gleich eine Bemaßung zu erstellen, gibt es die Option "Messen" unter dem Menü "Extras". Hier kann wiederum zwischen verschiedenen Möglichkeiten gewählt werden.
Autor
Herr Meierhofer leitet die Entwicklung im Bereich Massivbau und unterstützt das Kundensupport-Team bei Anfragen zur Stahlbeton- und Spannbetonbemessung.
