Linie pomocnicze

Linie pomocnicze stanowią siatkę osi pionowych i poziomych, będącą dodatkową warstwą graficznej powierzchni roboczej. Punkty przecięcia linii pomocniczych są również punktami uchwycenia służącymi do graficznego wprowadzania danych, o ile tryb uchwycenia obiektu jest aktywowany za pomocą opcji 'Linie pomocnicze' (patrz rozdział Chwytanie obiektu). Można to również zrobić szybko za pomocą przycisku w Pasek narzędzi CAD .

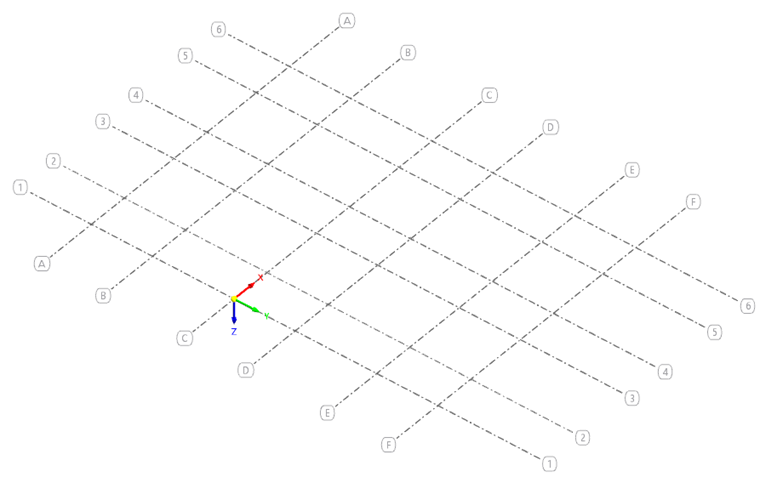

Prowadzenie równoległe do osi X i Y

Linie pomocnicze mogą być równoległe do osi globalnego układu współrzędnych XYZ. Możliwe są jednak również kąty wolne i wyrównanie biegunowe. Odległości między liniami pomocniczymi również mogą być dowolne.

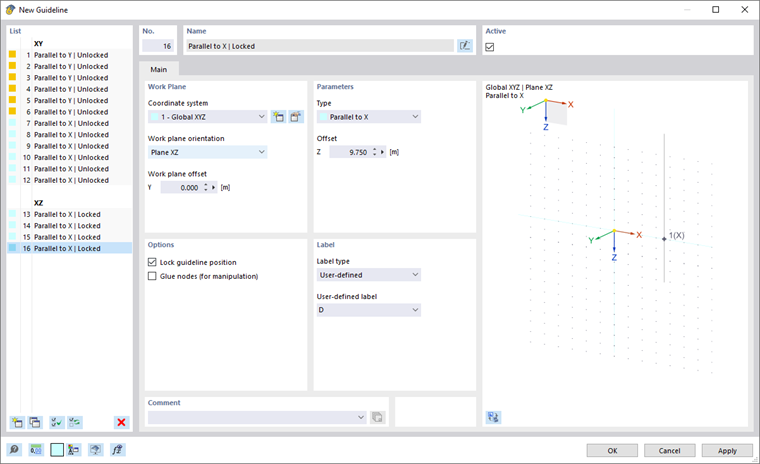

Okno dialogowe 'Nowa wytyczna'

Aby wyświetlić lub ukryć linie pomocnicze, należy użyć przycisku na pasku narzędzi CAD.

Przycisk wyświetlania linii pomocniczych na pasku narzędzi CAD

Lista

Linie pomocnicze na liście są posortowane według płaszczyzn roboczych i typów. Jak zwykle, można tworzyć nowe linie pomocnicze lub kopiować wybrane wpisy za pomocą przycisków i znajdujących się na końcu listy.

Nazwa

Opis linii pomocniczych jest tworzony automatycznie, ale można go dostosować za pomocą przycisku .

Aktywne

Przy użyciu tego pola wyboru można określić, czy linia pomocnicza ma być wyświetlana w oknie roboczym.

Płaszczyzna robocza

Zdefiniuj 'Układ współrzędnych', do którego odnosi się linia pomocnicza. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub utworzyć nowy układ za pomocą przycisku .

'Orientacja płaszczyzny roboczej' określa płaszczyznę, w której utworzona jest linia pomocnicza. Jako globalny układ współrzędnych można wybrać płaszczyzny XY, YZ i XZ. W przypadku układu współrzędnych zdefiniowanego przez użytkownika można wybrać płaszczyzny UV, VW i UW.

Za pomocą 'Przesunięcia płaszczyzny roboczej' można ustawić linię pomocniczą w określonej odległości równolegle do płaszczyzny roboczej. Dodatnia wartość przesuwa linię pomocniczą w kierunku osi, wartość ujemna w kierunku przeciwnym.

Parametry

'Typ' określa sposób tworzenia linii pomocniczej. Na liście dostępnych jest kilka opcji.

Wybierz typ

Typ	Objaśnienie
Równolegle do X/Y/Z	Linia pomocnicza jest tworzona równolegle do jednej z osi globalnych. Określ odsunięcie opisujące odległość od odpowiedniej osi globalnej.
Równolegle do U/V/W	Linia pomocnicza jest tworzona równolegle do jednej z osi układu współrzędnych zdefiniowanego przez użytkownika.
Za pomocą 2 punktów	Linia pomocnicza jest definiowana przez dwa punkty w płaszczyźnie roboczej. Wprowadzić współrzędne obu punktów lub określić je graficznie za pomocą klawisza .
Za pomocą punktu i kąta	Linia pomocnicza jest definiowana przez punkt i kąt obrotu w płaszczyźnie roboczej. Należy wprowadzić współrzędne punktu oraz kąt obrotu α (patrz grafika w oknie dialogowym).
Biegunowy	Linia pomocnicza jest tworzona w okręgu wokół punktu o promieniu r. Należy wprowadzić współrzędne środka lub określić punkt graficznie za pomocą klawisza .

Opcje

Zaznaczając pole wyboru 'Zablokuj położenie linii pomocniczej', można określić, czy linia pomocnicza ma zostać zaznaczona, edytowana lub przesunięta. Zablokowana linia pomocnicza zostaje zamocowana w oknie roboczym. Dzięki temu nie może zostać przypadkowo przesunięty lub usunięty, a także nie stanowi przeszkody podczas wprowadzania obiektów modelu.

Linie pomocnicze można blokować i odblokowywać na Liście, pojedynczo lub w grupach (wielokrotny wybór). Również ogólne menu kontekstowe (klikając prawym przyciskiem myszy w pustym miejscu w oknie roboczym) oraz menu kontekstowe w nawigatorze umożliwiają jednoczesne zablokowanie lub odblokowanie wszystkich linii pomocniczych.

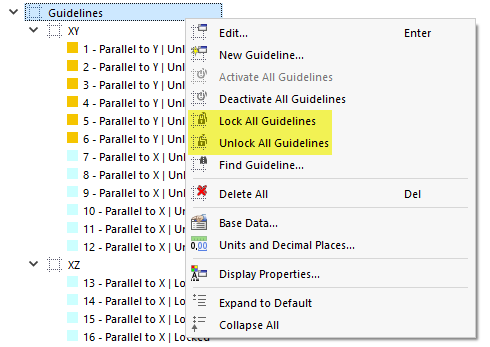

Menu kontekstowe Przewody pomocnicze w nawigatorze

Jeżeli zaznaczone jest pole wyboru 'Przyklej węzły (do manipulacji)', każdy węzeł zdefiniowany na linii pomocniczej zostanie również przesunięty podczas przesuwania linii pomocniczej.

Etykieta

Domyślnie opisy linii pomocniczych nie są wyświetlane. Na liście 'Typ etykiety' można jednak wybrać, czy mają zostać użyte cyfry, litery, czy nazwy, jak pokazano na rysunku Linie pomocnicze równoległe do osi X i Y.

Wybierz typ oznaczenia

Za pomocą opcji 'Zdefiniowane przez użytkownika' można przypisać poszczególne opisy do linii pomocniczych.

Graficzne definiowanie linii pomocniczych

Przycisk na pasku narzędzi CAD umożliwia wstawianie linii pomocniczych bezpośrednio w oknie roboczym.

Przycisk "Nowa linia pomocnicza" w pasku narzędzi CAD

Pojawi się okno dialogowe 'Nowa linia pomocnicza'.

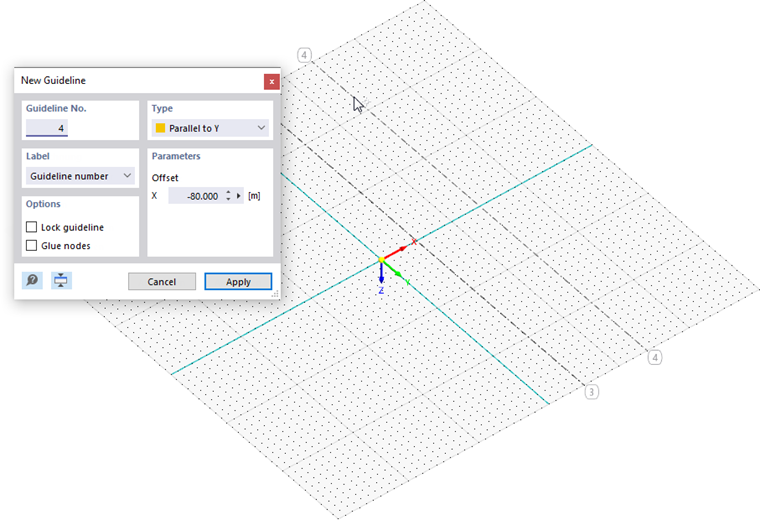

Zdefiniuj linie pomocnicze graficznie

Linia pomocnicza - jak każdy inny obiekt - jest umieszczana w bieżącej płaszczyźnie roboczej. Najpierw należy zdefiniować Typ i pozostałe opcje w małym oknie dialogowym 'Nowa linia pomocnicza'. Po przesunięciu myszy w płaszczyźnie roboczej w celu określenia 'Odsunięcia', linia pomocnicza zostanie wyświetlona w podglądzie. Klikając punkt, ustawiasz nową linię pomocniczą; można przejść do następnej linii pomocniczej.

Edytować linie pomocniczne...

Linie pomocnicze to obiekty, dla których dostępne są funkcje edycji graficznej. Aby przenieść lub skopiować linię pomocniczą, należy ją zaznaczyć za pomocą jednej z opcji wyboru.

Jeżeli nie można wybrać linii pomocniczej w oknie roboczym, jest ona zablokowana. W tym przypadku należy kliknąć prawym przyciskiem myszy puste miejsce w oknie roboczym, a następnie wybrać opcję Odblokuj wszystkie linie pomocnicze w menu kontekstowym (patrz też Rys. Menu kontekstowe linii pomocniczych w Nawigatorze).
