Les situations de dimensionnement du modèle RFEM/RSTAB déterminent quelles règles de combinaison sont appliquées lors de la génération des combinaisons de charges et de résultats pour les états limites de la norme. Les combinaisons créées manuellement peuvent également être attribuées à certains états limites (voir le chapitre Bemessungssituationen du manuel RFEM).
Dans le tableau « Situations de dimensionnement » pour le dimensionnement du bois, toutes les situations de dimensionnement définies dans le modèle sont répertoriées. Ici, vous pouvez décider si et comment une situation de dimensionnement donnée doit être prise en compte pour les vérifications du bois.
Sélectionner les combinaisons de dimensionnement pour le dimensionnement du bois

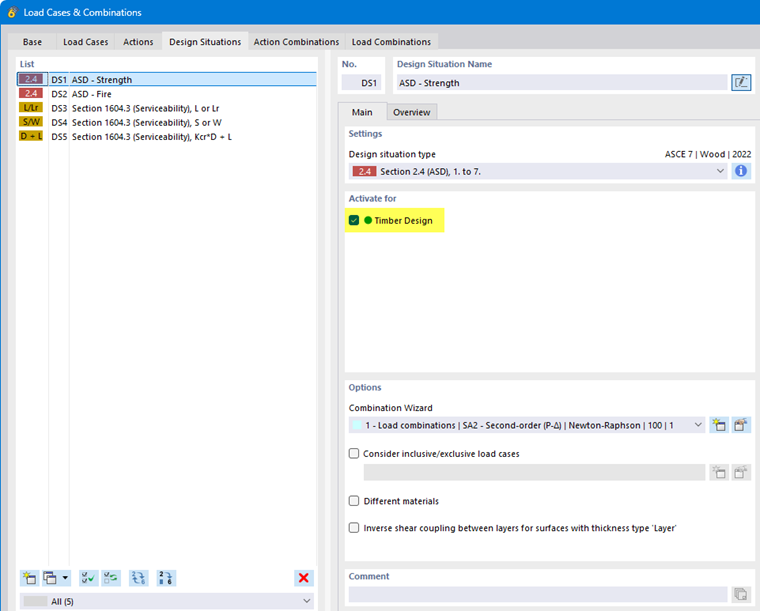

La case à cocher « À dimensionner » est activée par défaut. Ainsi, toutes les situations de dimensionnement sont examinées lors du dimensionnement du bois. Si aucun dimensionnement du bois ne doit être effectué pour une situation de dimensionnement, désactivez la case à cocher. Cette situation de dimensionnement ne sera alors pas prise en compte dans les vérifications. Cette sélection est synchronisée avec les paramètres de la boîte de dialogue « Cas de charge et combinaisons ».

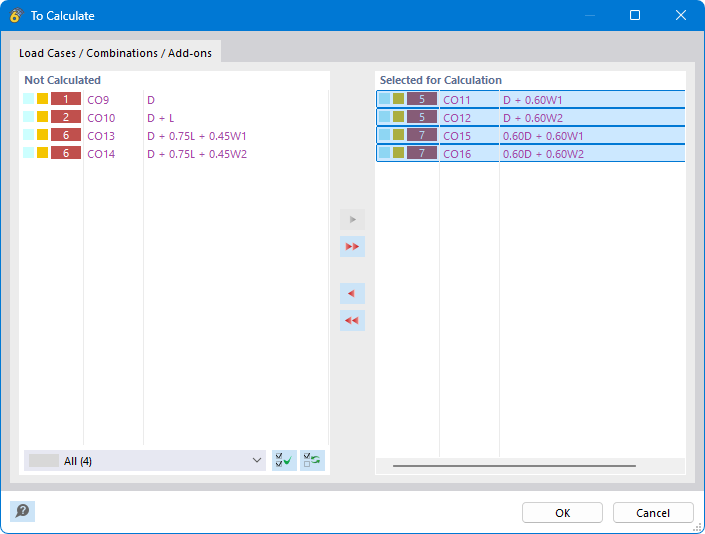

Par défaut, toutes les combinaisons d'une situation de dimensionnement activée pour le dimensionnement sont prises en compte. Dans la colonne de tableau « Combinaisons à dimensionner pour la méthode d'énumération », vous pouvez toutefois définir certaines combinaisons spécifiques de la situation de dimensionnement : cliquez sur le bouton
, qui devient disponible d'un clic dans la cellule, puis sélectionnez les combinaisons pertinentes dans la boîte de dialogue.
Attribuer des situations de dimensionnement

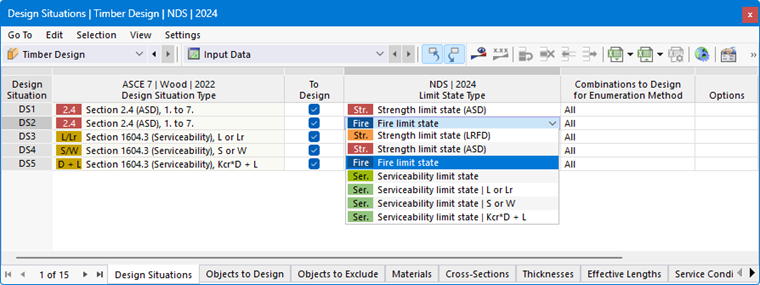

Les situations de dimensionnement ont été générées sur la base de la norme que vous avez définie pour la classification des cas de charge (voir le chapitre Normen I du manuel RFEM). Il est possible que le type de la situation de dimensionnement soit différent du type utilisé pour le dimensionnement. En règle générale, les types sont toutefois catégorisés automatiquement, de sorte qu'une combinaison de service-LC soit également attribuée au type « Service » pour le dimensionnement. Dans la colonne de tableau « Type de situation de dimensionnement », vous pouvez vérifier cette attribution et, le cas échéant, la corriger.
Les vérifications gérées dans l'add-on dépendent du type de situation de dimensionnement. Si, par exemple, aucune situation de dimensionnement n'a le type relatif à la serviceabilité, aucune vérification de serviceabilité ne sera effectuée, mais uniquement des vérifications de la capacité portante. Pour chaque situation de dimensionnement, seules les vérifications appartenant au type de situation de dimensionnement sont effectuées.
Vous pouvez également activer plusieurs situations de dimensionnement du même type pour le dimensionnement, par exemple deux situations de dimensionnement pour les vérifications de la capacité portante. L'add-on effectue alors les vérifications de la capacité portante pour les combinaisons sélectionnées des deux situations de dimensionnement.
Utiliser un autre matériau pour le dimensionnement

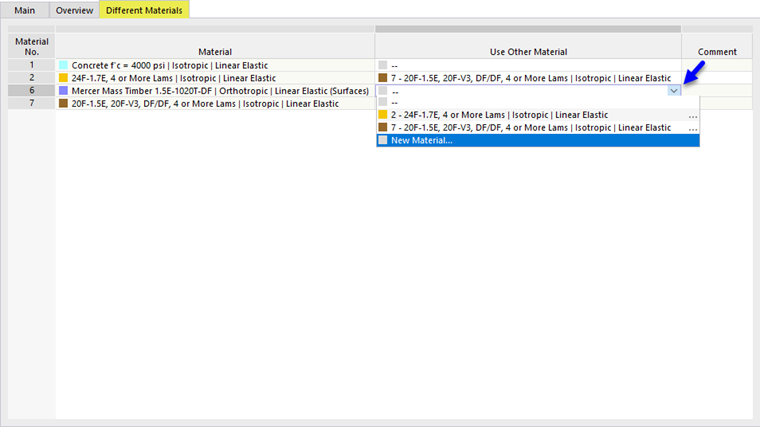

L'option « Matériaux différents » dans la boîte de dialogue Cas de charge et combinaisons offre la possibilité de modifier les matériaux pour les vérifications d'une situation de dimensionnement. Si vous cochez la case, vous pouvez définir les alternatives dans un nouvel onglet.
Vous pouvez ainsi utiliser différents paramètres de matériau pour l'analyse statique et pour le dimensionnement.
