Accesso alle impostazioni generali
Le impostazioni di base per la verifica calcestruzzo vengono gestite nel dialogo 'Impostazioni generali'. Questo dialogo è sostanzialmente indipendente dalla norma selezionata nei dati di base del modello. Tuttavia, i valori predefiniti possono differire tra loro.

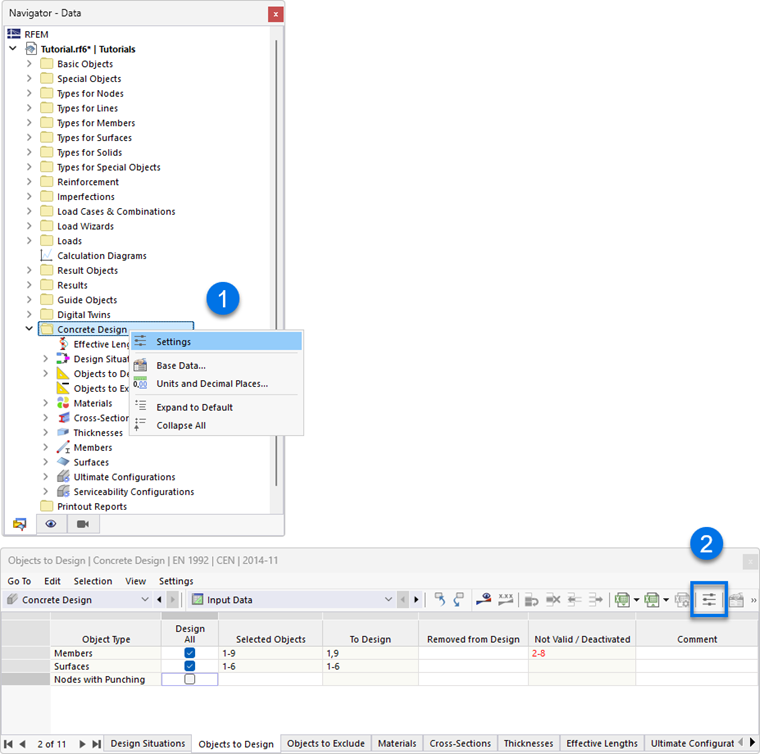

Le impostazioni generali possono essere aperte con una delle seguenti modalità:
- Menu contestuale nella voce di navigazione 'Verifica calcestruzzo'
- Pulsante
nella barra degli strumenti delle tabelle per la verifica calcestruzzo

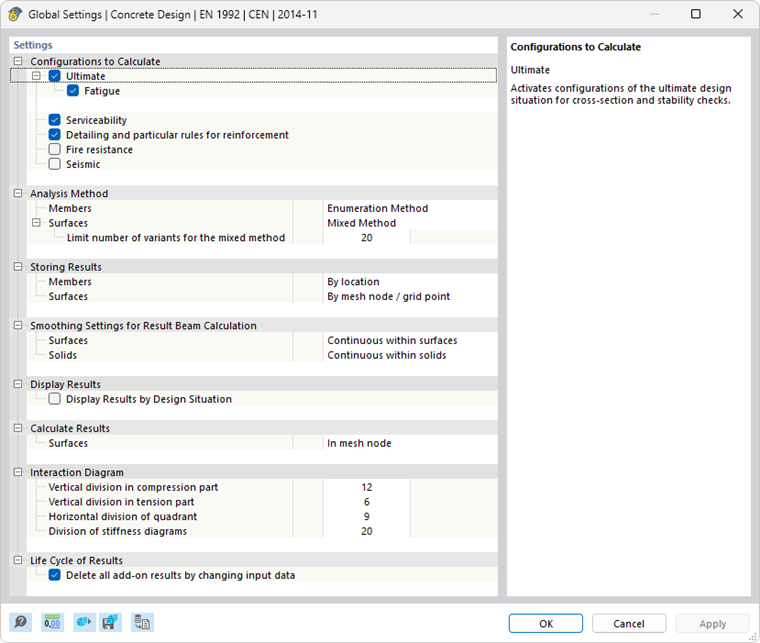

Impostazioni generali
Configurazioni da calcolare
Con le caselle di controllo è possibile controllare quali configurazioni di verifica devono essere esaminate in generale. Per la verifica secondo EN 1992-1-1 le configurazioni per la 'Capacità massima' e lo 'Stato limite di esercizio' sono attivate per impostazione predefinita.
Metodo di verifica
Il 'Metodo di enumerazione' è preimpostato sia per le aste che per le superfici. Come ulteriori metodi di verifica sono disponibili nell'elenco il 'Metodo di inviluppo' e il 'Metodo misto'.
- Metodo di enumerazione: Tutte le combinazioni di carico all'interno di una situazione di progetto vengono calcolate singolarmente una dopo l'altra. In genere questo porta ai risultati più precisi, ma può in alcuni casi comportare tempi di calcolo maggiori.
- Metodo di inviluppo: Vengono prima calcolate le forze interne di inviluppo che risultano per la situazione di progetto dai valori estremi. L'inviluppo viene quindi utilizzato per la verifica. Di regola questo porta a un tempo di calcolo più breve, ma può in alcuni casi comportare, rispetto al metodo di enumerazione, una verifica non economica.
- Metodo misto: I due metodi descritti sopra vengono combinati. Qui è possibile adattare il 'Numero di varianti' come valore limite al quale si passa dal metodo di enumerazione al metodo di inviluppo. Con il valore predefinito di 20, il programma utilizza il metodo di enumerazione finché il numero di "varianti di risultato" è inferiore a 20. Se il numero di varianti all'interno di una situazione di progetto è maggiore o uguale a 20, viene applicato il metodo di inviluppo per risparmiare tempo di calcolo. Le impostazioni possono essere effettuate separatamente per aste e superfici.
Ottimizzazione - tasso di lavoro massimo ammesso (in preparazione)
Il concetto di verifica si basa su un metodo di verifica. Ciò significa che l'utente definisce la sezione e l'armatura e il programma effettua le verifiche con queste specifiche. Per lo sviluppo futuro di RFEM e RSTAB è prevista anche l'ottimizzazione di sezioni e specifiche di armatura. In tal caso si persegue un determinato criterio di verifica o un tasso di lavoro per le singole verifiche. È anche possibile specificare un valore diverso da '1.00', minore o maggiore, per influenzare l'obiettivo di ottimizzazione.
Salvataggio dei risultati
È possibile definire se per le aste i risultati delle singole posizioni x dell'asta ('Per posizione') o solo per l'asta nel suo complesso ('Per oggetto') devono essere salvati. La seconda opzione richiede meno tempo, ma rende più difficile una valutazione dettagliata nelle tabelle dei risultati.
Per le superfici è possibile specificare se i risultati per ogni nodo mesh EF o punto della griglia e per ogni verifica ('Per posizione') o se per ogni verifica solo il risultato della posizione determinante nella superficie ('Per oggetto') devono essere salvati.
Impostazioni di smussatura per il calcolo delle travi di risultato
Una trave di risultato integra le forze interne di aste, superfici o solidi. Per la verifica nell'add-on è possibile controllare quale impostazione di smussatura viene applicata all'integrazione dei risultati. Nell'elenco sono disponibili le seguenti possibilità:
- Costante negli elementi della mesh
- Non continua
- Continua all'interno di superfici/solidi (preimpostato)
- Continua all'interno di set di superfici/set di solidi, altrimenti all'interno di superfici/solidi
- Continua all'interno di tutte le superfici/solidi
Le singole possibilità sono descritte nel capitolo Smussatura dei risultati del manuale di RFEM.
Mostrare i risultati
La casella di controllo controlla se i risultati di verifica vengono elaborati per ogni situazione di progetto. È disattivata per impostazione predefinita, in modo che il lavoro nelle tabelle dei risultati possa avvenire senza lunghi tempi di attesa.
Calcolare i risultati
Con questa opzione è possibile controllare se nella verifica delle superfici devono essere utilizzate le posizioni dei nodi mesh EF o dei punti della griglia (vedere il capitolo Risultati per superficie del manuale di RFEM).
Le due opzioni dell'elenco riguardano i risultati nelle tabelle e nei dettagli di verifica: Con esse è possibile controllare se vengono emessi i valori dei nodi della mesh o dei punti della griglia. La griglia delle superfici rappresenta un'emissione indipendente dalla mesh EF in punti di risultato a intervalli regolari (vedere il capitolo Superfici del manuale di RFEM). Queste opzioni non influenzano i risultati grafici.
Diagramma di interazione
Qui è possibile definire i parametri da utilizzare per la rappresentazione dei risultati dei dettagli di verifica come diagramma di interazione.
Barra di armatura
Nella categoria Barra di armatura si definisce sotto Elenco predefinito dei diametri possibili quali diametri delle barre il programma può utilizzare per il dimensionamento automatico del diametro. L'elenco viene definito separatamente per:
- Diametri per l'armatura a staffe ds,st,p
- Diametri per l'armatura longitudinale ds,p
Inserire i diametri separati da virgole, ad esempio '10.0, 16.0, 20.0'.
Gli elenchi predefiniti valgono per l'intero modello. Vengono assunti come specifica nel dialogo Parametri aggiuntivi dei gruppi di armatura.
Ciclo di vita dei risultati
I risultati della verifica calcestruzzo vengono eliminati non appena si apporta una modifica ai dati di input. In questo modo è garantito che la verifica si basi sulle condizioni al contorno corrette. In alcuni casi può però essere utile conservare i risultati, ad esempio quando si adatta l'armatura esistente e si desidera ancora vedere i risultati del calcolo precedente – l'armatura non coperta. In questo caso disattivare la casella di controllo per evitare il ricalcolo completo dei risultati del calcestruzzo.
