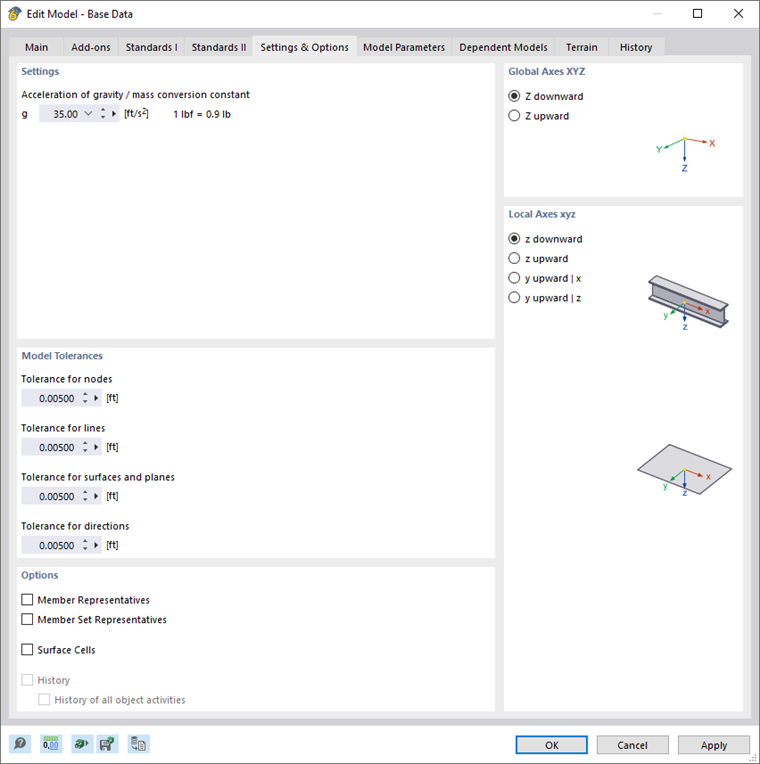

Nella scheda Impostazioni e opzioni è possibile adattare il valore dell'accelerazione di gravità, le tolleranze geometriche degli oggetti e l'orientamento degli assi, nonché effettuare impostazioni per la connessione automatica degli oggetti e per la determinazione dei costi.
Impostazioni
In questa sezione è possibile verificare il valore dellAccelerazione gravitazionale' g. Esso viene utilizzato per la determinazione del peso proprio delle aste e delle superfici, per la conversione delle masse ("costante di conversione della massa") e per le analisi dinamiche. È preimpostato il valore approssimativo di 10.00 m/s2, che è possibile adattare se necessario.
LOrientamento verso nord' descrive la posizione del modello rispetto alla direzione cardinale principale. È preimpostata un'orientazione a nord di 0°, che corrisponde a un orientamento nord lungo l'asse globale X. Se si desidera modificare l'orientamento del modello, spuntare la casella di controllo e inserire l'angolo Φ.
Tolleranze del modello
Durante la modellazione o l'importazione di dati da un programma CAD possono verificarsi lievi differenze geometriche negli oggetti del modello. RFEM corregge automaticamente queste discrepanze quando vengono superati determinati intervalli. In questo modo, nodi molto vicini tra loro vengono uniti, linee o aste situate all'esterno dei piani vengono integrate nelle superfici oppure linee e aste minimamente inclinate vengono classificate come verticali.
Le tolleranze preimpostate sono adatte alla maggior parte dei modelli. Per modelli di piccole dimensioni può essere necessario adattare le tolleranze in modo appropriato.
Opzioni
Le opzioni di questa sezione controllano se nel modello vengono utilizzati i cosiddetti "Rappresentanti" per aste e set di aste oppure le "Celle di superficie".
Se le caselle di controllo per 'Rappresentanti asta' e 'Rappresentanti set di aste' sono attivate, nella finestra di dialogo sono disponibili le schede aggiuntive Rappresentanti asta e Rappresentanti set di aste. Se la casella di controllo 'Celle di superficie' è spuntata, il programma riconosce automaticamente le sottoparti chiuse delle superfici. Questo tipo di oggetto è descritto nel capitolo Celle di superficie.
L'elenco 'Attiva generatore di accoppiamento basato su regole' offre la possibilità di utilizzare un generatore per accoppiare oggetti del modello non collegati. Questa funzione è descritta nel capitolo Generatore di accoppiamento basato su regole. Con il pulsante
è possibile creare un nuovo generatore, con il pulsante
modificare la voce selezionata nell'elenco.
Assi globali XYZ
Questa sezione regola l'orientamento dell'asse globale Z. Nelle applicazioni CAD l'asse Z è di solito diretta verso l'alto, nei programmi di calcolo verso il basso. Per il calcolo ciò non ha importanza.
Se Z è diretta verso l'alto, con la funzione 'Peso proprio attivo' nel caso di carico (vedere il capitolo Casi di carico ) viene applicato automaticamente il fattore -1.0 in direzione Z.

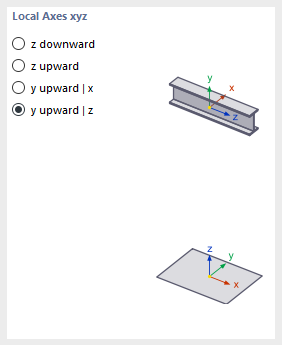

Assi locali xyz
Nelle norme le denominazioni degli assi delle aste sono regolate in modo diverso. Qui è possibile definire come sono orientati gli assi principali delle aste z o y e l'asse della superficie z, per adattare i sistemi di assi locali alle convenzioni regionali.
La posizione degli assi locali delle aste e delle superfici è illustrata nelle grafiche della sezione.
Posizione del centro di scorrimento
Con i due campi di selezione è possibile controllare quale influenza ha il centro di scorrimento nel calcolo con sei gradi di libertà. Nelle versioni precedenti veniva implicitamente assunta la posizione del centro di scorrimento 'Al baricentro', in modo che non potesse sorgere torsione pianificata dovuta alla geometria della sezione trasversale. L'opzione 'Fuori dal baricentro' offre ora la possibilità di rappresentare in modo realistico il comportamento torsionale delle sezioni asimmetriche.
Stima dei costi / emissioni CO2
La determinazione dei costi e delle emissioni di CO2 di un modello avviene sulla base degli elementi asta, di superficie e solido del modello. A tale scopo viene utilizzato un procedimento come quello impiegato anche in pratica per il calcolo dei costi totali di un edificio. Il modello viene suddiviso in unità come solaio di seminterrato, parete esterna o trave emergente. Per queste unità vengono sviluppati costi unitari specifici che coprono tutti i costi da rilevare (prezzo per superficie, prezzo per lunghezza, prezzo per peso). Le masse delle singole unità (peso, volume, superficie) vengono quindi moltiplicate per i corrispondenti costi unitari. In questo modo si ottengono i costi parziali per ciascuna unità. La somma di tutti i costi parziali dà i costi totali del modello. La stima delle emissioni di CO2 si basa sullo stesso approccio.
Definire il simbolo della valuta dei costi. I costi per unità possono essere quindi definiti presso i Materiali e gli oggetti.
Gli adaptation factor consentono di scalare globalmente i costi e le emissioni di CO2 del modello. Ciò può essere utile per adeguamenti dei costi nel corso del progetto.
