Konstrukcja

Nawigator

W lewej części okna roboczego wyświetlany jest nawigator, przedstawiający dane otwartego pliku (plików) w postaci drzewa. Kliknięcie symbolu Otwieranie katalogu przy danej pozycji powoduje rozwinięcie gałęzi, a symbolu Lista początkowa – jej zamknięcie. Ten sam efekt daje dwukrotne kliknięcie wybranej pozycji.

"Chwytając" kursorem myszy za pasek tytułu nawigatora, można przeciągnąć go do obszaru roboczego. Aby ponownie zadokować nawigator, wystarczy dwukrotnie kliknąć pasek tytułu lub przeciągnąć go do krawędzi okna.

Wskazówka

Obiekt wybrany w nawigatorze jest zaznaczony również w oknie roboczym. Pozwala to na szybkie lokalizowanie i edycję obiektów.

Przy dolnej krawędzi okna nawigatora znajdują się trzy (po zakończeniu obliczeń – cztery) zakładki. Umożliwiają one przełączanie między nawigatorami 'Dane', 'Wyświetlanie', 'Widoki' i 'Wyniki'.

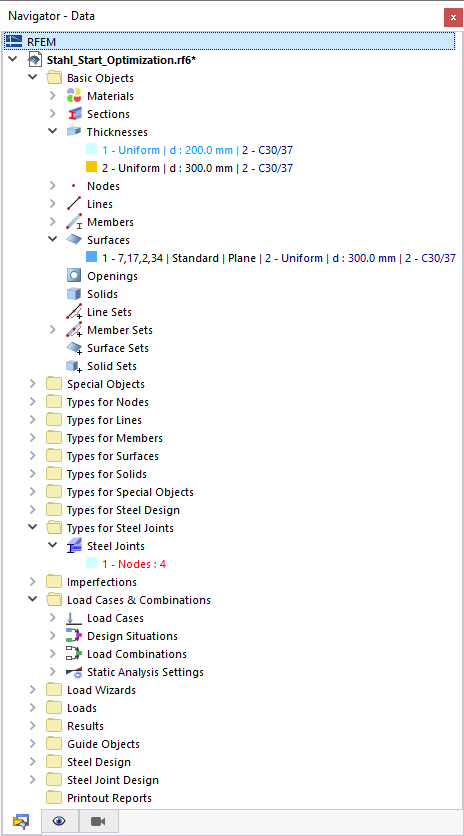

Nawigator - Dane

Nawigator - Dane zarządza danymi dotyczącymi modelu, obciążeń i obliczeń oraz uzyskanymi wynikami. Niepoprawnie zdefiniowane obiekty są wyświetlane w kolorze czerwonym, a obiekty nieużywane – w kolorze niebieskim.

Informacje

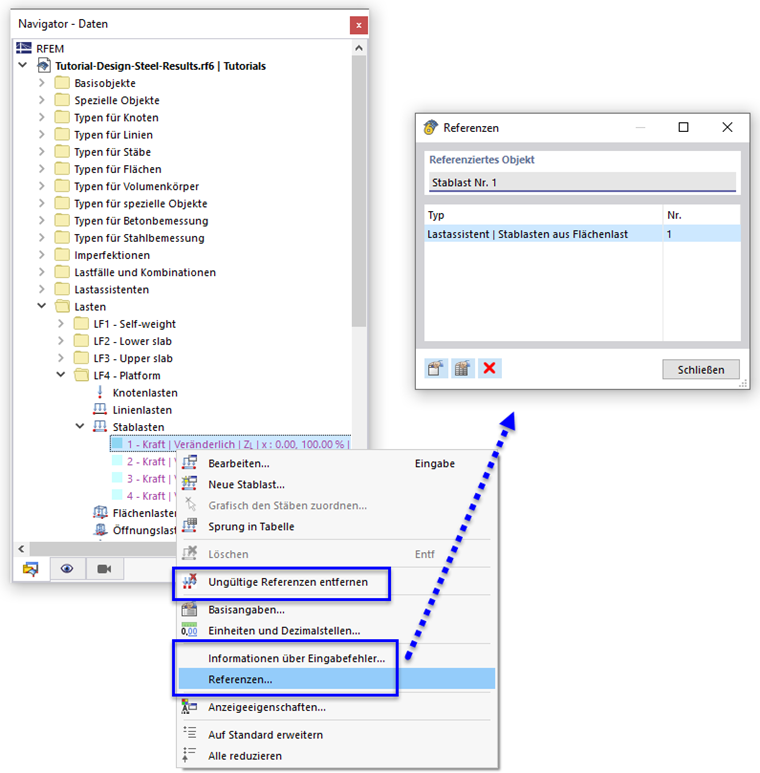

Dwukrotne kliknięcie pozycji ("liścia" drzewa) powoduje otwarcie okna dialogowego do edycji obiektu. Po kliknięciu pozycji prawym przyciskiem myszy pojawia się menu kontekstowe z przydatnymi funkcjami do tworzenia lub modyfikowania obiektu (zob. rysunek Menu kontekstowe prętów ).

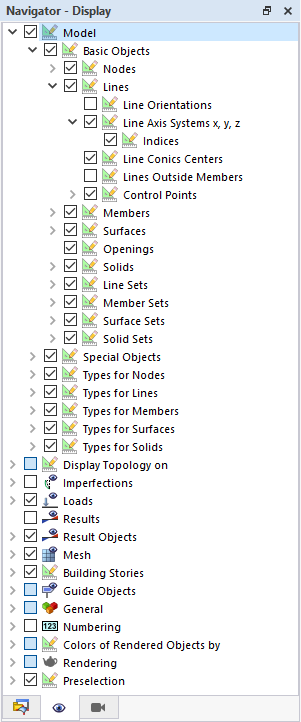

Nawigator - Wyświetlanie

Nawigator - Wyświetlanie kontroluje graficzne wyświetlanie obiektów w oknie roboczym. Usunięcie zaznaczenia z pola wyboru przy danej pozycji powoduje ukrycie obiektu lub atrybutu.

Nawigator - Widoki

Nawigator - Widoki zarządza widokami zdefiniowanymi przez użytkownika oraz automatycznie tworzonymi stanami widoczności obiektów (widoki częściowe, grupy). Przyciski w obu sekcjach nawigatora umożliwiają tworzenie widoków zdefiniowanych przez użytkownika, definiowanie widoczności, integrowanie obiektów z widocznością itp. (zob. rozdział Widoki i widoczności).

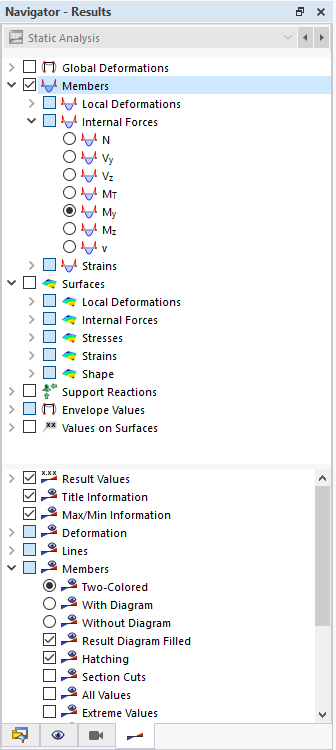

Nawigator - Wyniki

Przy pomocy Nawigatora - Wyniki można kontrolować, które wyniki są wyświetlane w grafice. Zawartość nawigatora zależy od tego, czy wyświetlane są wyniki analizy statycznej czy obliczeń.
