Les imperfections de barres offrent la possibilité de représenter les effets des imperfections par des déformations préliminaires équivalentes sous forme de dévers initiaux et de courbures des barres. Elles sont prises en compte dans le calcul par des charges équivalentes de remplacement.
Catégories
Les imperfections de barres peuvent être modélisées de différentes manières. Les paramètres de la section 'Catégories' définissent quelles informations doivent être saisies dans la section 'Paramètres'.
Type d'imperfection
Sélectionnez dans la liste le type d'imperfection.
Un 'déversement préalable' représente le dévers initial, une 'précourbure' la mesure d'une déviation initiale de la barre. L'option 'Précourbure et Critère' permet de définir la précourbure en fonction du dévers. Selon le type de définition choisi, vous pouvez définir dans la section 'Paramètres' les valeurs des dévers ou des précourbures.
Une précourbure est représentée par le diagramme des forces normales aux nœuds internes de la barre.
Type de définition
La liste offre différentes possibilités pour définir l'imperfection de manière personnalisée ou selon des normes.
Selon le choix effectué, vous pouvez définir dans la section 'Paramètres' les valeurs des dévers ou des précourbures en valeurs relatives (par rapport à la longueur de la barre), en valeurs absolues ou en paramètres spécifiques aux normes. Cette section s'adapte dynamiquement au type de définition et au type d'imperfection. Les types et paramètres sont illustrés dans le graphique du dialogue.
Système de coordonnées
Vous pouvez référencer la direction de l'imperfection à l'un des systèmes de coordonnées suivants de la section de barre :
- Axes locaux xyz : Axes d'entrée de la section qui correspondent aux axes principaux pour les sections symétriques
- Axes principaux xuv : Axes principaux de la section
Direction de l'imperfection
Définissez dans la liste la direction de l'axe dans laquelle l'imperfection agit.
Paramètres

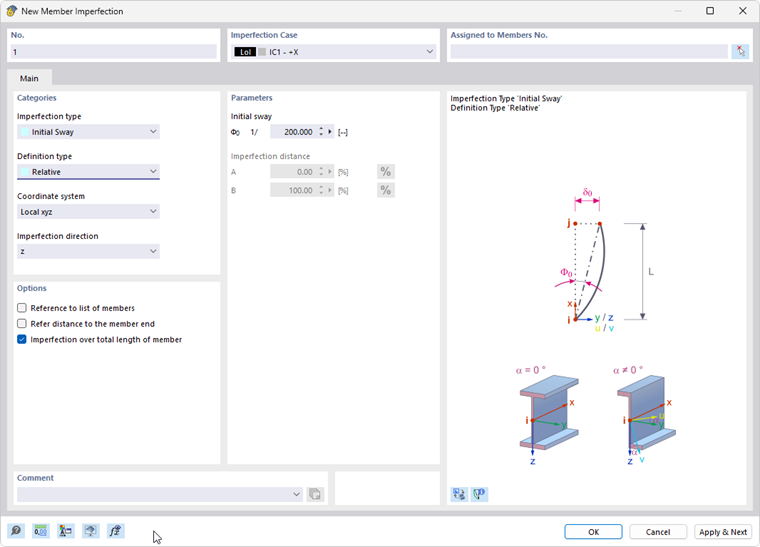

Dans cette section, vous pouvez définir les valeurs des déversements et des précourbures. Les champs d'entrée sont adaptés au type d'imperfection et au type de définition. L'image Nouvelle imperfection de barre montre les paramètres généraux pour la saisie relative d'un dévers.

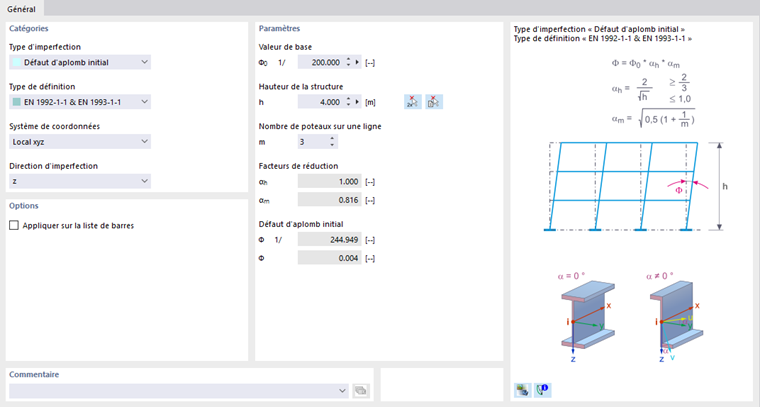

Pour le type de définition EN 1993-1-1, les paramètres présentés dans l'image suivante doivent être spécifiés.
D'après ces données, les facteurs de réduction et les dévers sont déterminés conformément aux normes. Si la ligne de flambement d'une barre n'est pas connue (par exemple, en présence d'une section composée), la ligne de flambement d est considérée comme la moins favorable.

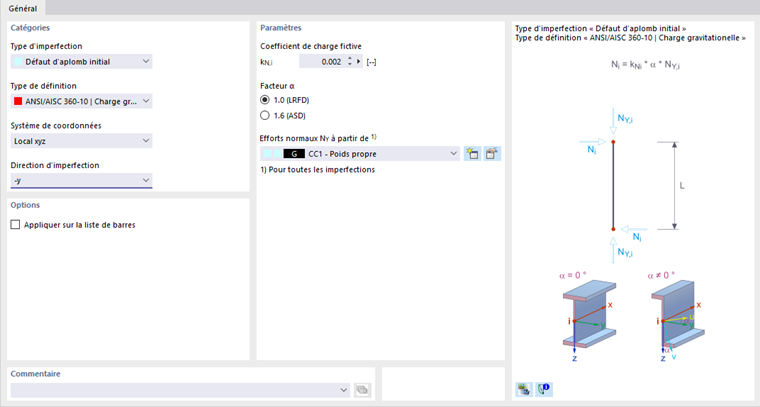

Si vous avez configuré le type de définition ANSI/AISC 360-16 | Charge pondérée, les paramètres doivent être saisis comme indiqué dans l'image suivante.
Si vous avez défini le type d'imperfection Précourbure et Critère, vous pouvez sélectionner le 'Critère d'activation' dans une liste.
La précourbure peut toujours être active, à partir d'un certain degré de finesse selon la norme ou à partir d'un nombre d'inertie de barre personnalisé.
Options

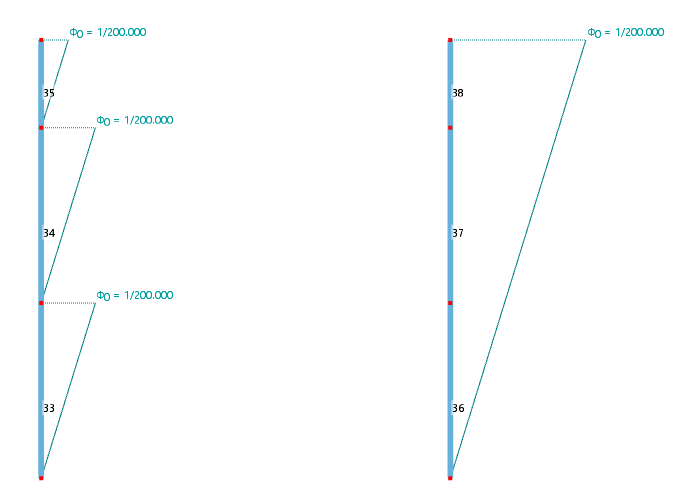

La case à cocher 'Référence à la liste de barres' contrôle si l'imperfection agit séparément sur chaque barre ou globalement sur toutes les barres auxquelles vous attribuez l'imperfection. Les approches sont comparées dans l'image suivante.
La case à cocher 'Référencer la distance aux extrémités de la barre' n'a d'effet que si l'imperfection n'est pas appliquée sur la longueur totale de la barre (voir paragraphe suivant). Vous pouvez ensuite définir les distances A et B en référence à l'extrémité de la barre dans la section 'Paramètres'.

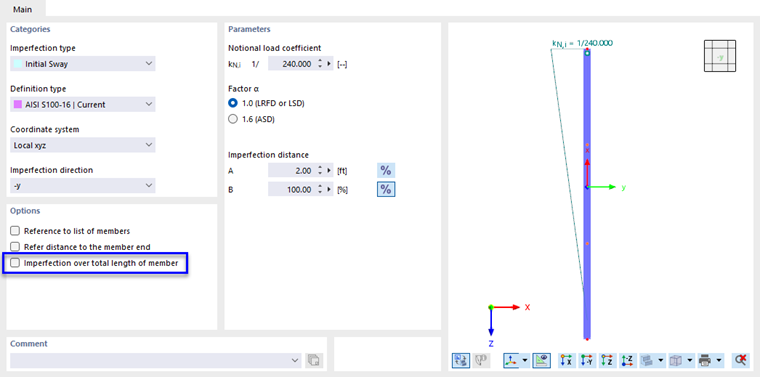

Dans la plupart des cas, l'imperfection s'applique sur la 'longueur totale de la barre'. Si vous désactivez la case à cocher, vous pouvez spécifier les distances de l'imperfection dans la section 'Paramètres'. La distance A décrit la distance de début de l'imperfection, la distance B celle de la fin de l'imperfection. Les deux distances se réfèrent au début de la barre.
Avec le bouton
, vous pouvez basculer entre l'entrée relative et absolue des distances.
