W tym rozdziale opisano, jak wydrukować grafikę kilku okien oraz jak wykorzystać wybrane widoki do wydruku masowego.
Drukowanie wielu okien

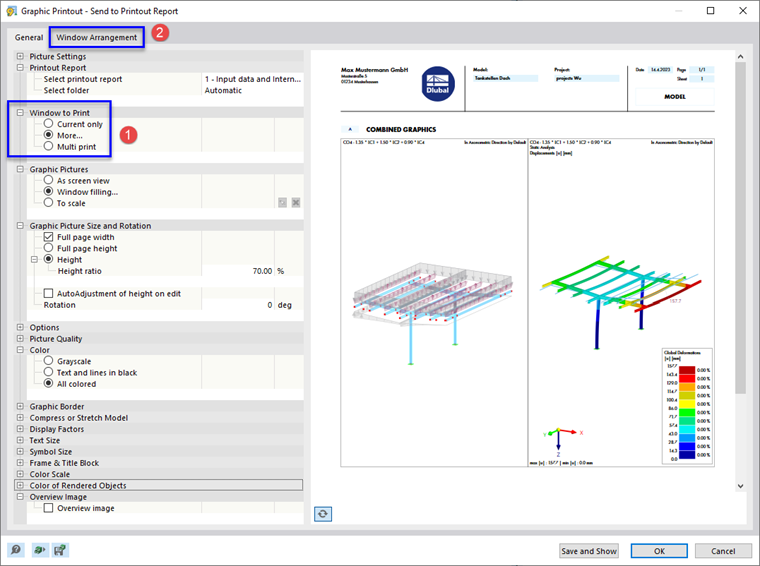

W przypadku używania kilku okien do wyświetlania modelu, można również udokumentować obszary okien na jednej stronie. Należy aktywować opcję Więcej w oknie dialogowym 'Wydruk grafiki', który jest w tym przypadku dostępny w pozycji 'Okno drukowania' (1).
Przejdź na zakładkę Układ okien (2).

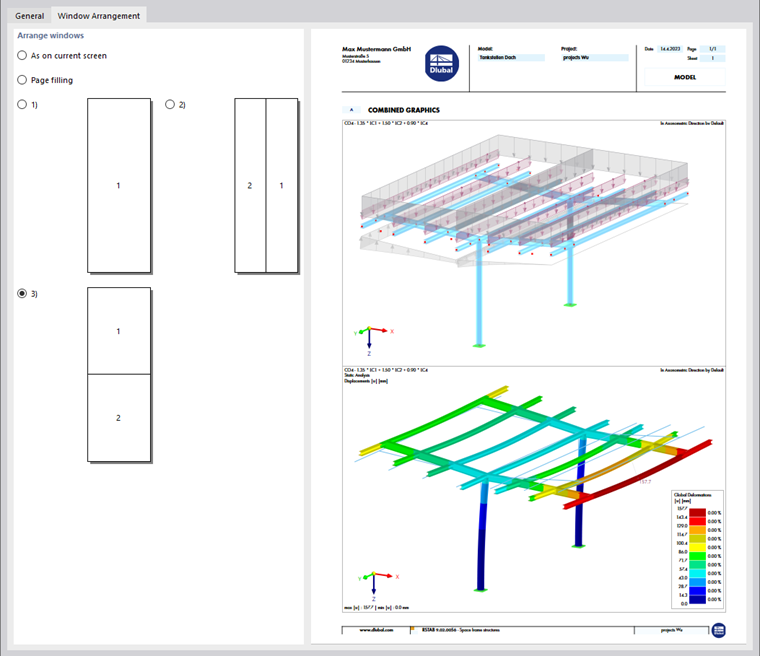

Można określić sposób rozmieszczenia okien na arkuszu:
- Jak na bieżącym ekranie: Okna są rozmieszczone na stronie tak, jak są przedstawione w oknie roboczym. Jeżeli leżą obok siebie w oknie roboczym, wydruki w formacie pionowym będą wyższe niż szerokie.
- Wypełnienie strony: Każde okno drukowane jest na jednej stronie.
- 1): Drukowane jest tylko pierwsze okno (po lewej lub u góry okna roboczego).
- 2): Okna ustawione są obok siebie.
- 3): Okna są rozmieszczone jedno pod drugim.
wydruk zbiorowy
Bieżący widok wydruku masy można wykorzystać w celu wygenerowania grafiki dla obciążeń, sił wewnętrznych i odkształceń. W tym celu należy aktywować w oknie dialogowym # extbookmark manual|image028475|Okno dialogowe Wydruk graficzny# opcję Wiele wydruków (1).
Kolejne zakładki zostały dodane do okna dialogowego (2). Zdefiniuj, która grafika modelu, imperfekcje, obciążenia i wyniki mają być tworzone automatycznie (2).
Model
Oprócz bieżącego widoku w zakładce 'Model' dostępnych jest siedem widoków standardowych. Zaznacz pole wyboru 'Widoki', jeśli chcesz wybrać jeden lub więcej z tych widoków do wydruku.
Imperfekcja
Zaznacz pole wyboru 'Imperfekcje', jeśli chcesz, aby widoki przypadków imperfekcji były wydrukami wielokrotnymi. Jeżeli utworzyłeś kilka przypadków imperfekcji, ale chcesz wydrukować tylko wybrane przypadki, aktywuj opcję 'Zaznacz'. Następnie można zdefiniować przypadki imperfekcji w nowym oknie dialogowym (opis: patrz Obciążenia).
Oprócz bieżącego widoku dostępnych jest siedem standardowych widoków dla grafiki imperfekcji.
5 - Obciążenie
Zaznacz pole wyboru 'Przypadki obciążeń/Kombinacje obciążeń', jeśli obrazy przypadków obciążeń i kombinacji obciążeń mają być wydrukami wielokrotnymi.
Aby wydrukować tylko określone przypadki obciążeń, należy aktywować opcję 'Wybierz' (1). Po kliknięciu w polu wprowadzania po prawej stronie z numerami przypadków obciążeń, pojawi się przycisk
(2). Kliknij ten przycisk, aby otworzyć okno dialogowe 'Wybierz obciążenie'. Tam można, jak w rozdziale #extbookmark manual|przypadkiTab|W rozdziale Menedżer raportów wydruku# można zdefiniować przypadki obciążeń i kombinacje dla wydruku wielokrotnego (3).
Oprócz aktualnego widoku dostępnych jest siedem standardowych widoków dla grafiki obciążeń.
Pole wyboru 'Z imperfekcjami' określa, czy imperfekcje mają być wyświetlane na obrazach obciążeń.
Wyniki
Zaznacz pole wyboru 'Przypadki obciążeń/Kombinacje obciążeń', jeśli wyniki dla przypadków obciążeń i kombinacji obciążeń mają być wydrukami wielokrotnymi. Aby wydrukować wyniki określonych obciążeń, należy aktywować opcję 'Wybierz'. Następnie można zdefiniować przypadki lub kombinacje obciążeń w nowym oknie dialogowym (opis: patrz Obciążenia).

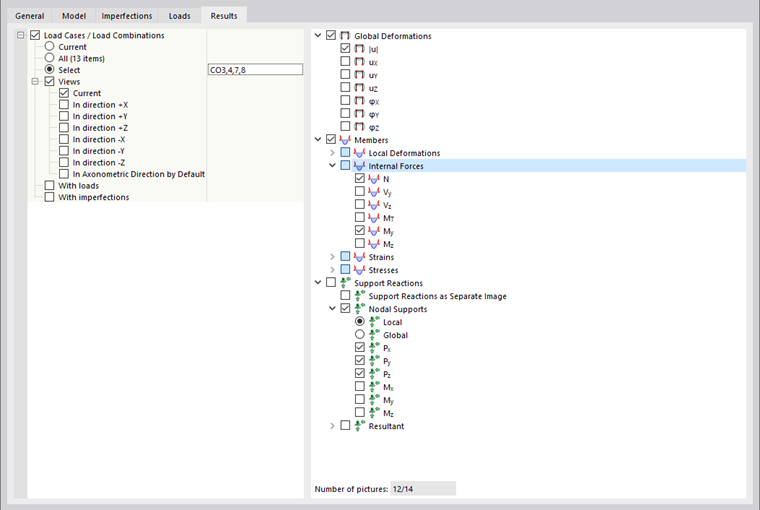

W drzewie katalogów po prawej stronie należy zdefiniować wyniki, które mają zostać wydrukowane jako grafika. W przypadku zaznaczenia tego pola wyboru dla wybranych przypadków obciążeń i kombinacji w aktywowanych widokach tworzony jest odpowiedni obraz.
Oprócz bieżącego widoku dostępnych jest siedem standardowych widoków dla grafiki wyników.
Pola wyboru 'Z obciążeniami' i 'Z imperfekcjami' określają, czy obrazy obciążeń i imperfekcje mają być wyświetlane na grafice wynikowej.

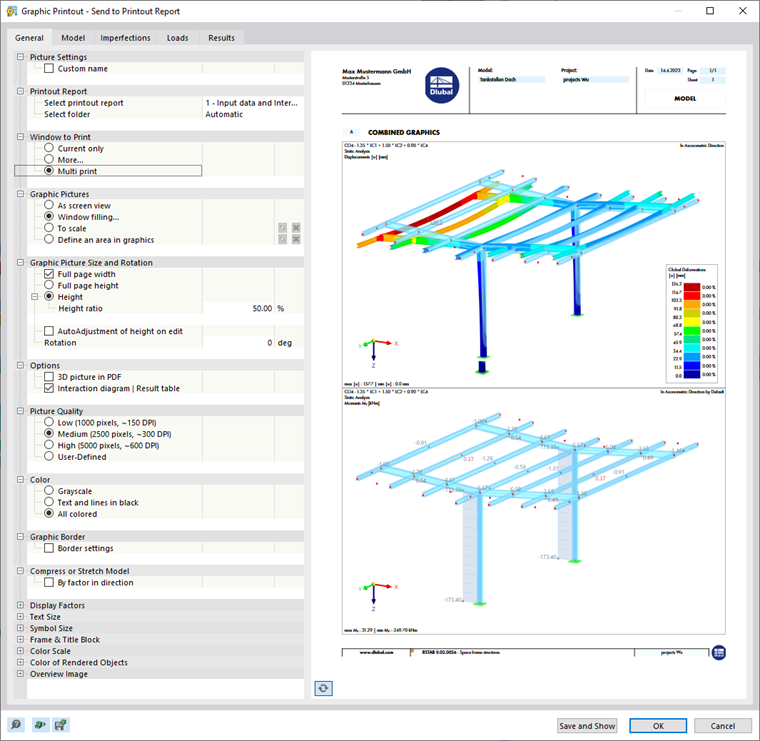

W zakładce 'Ogólne' można sprawdzić podgląd multiprintu.
