Imperfekční stavy umožňují definovat obecné podmínky imperfekcí, tedy zda se mají zohlednit jako geometrické počáteční deformace, náhradní zatížení nebo sklony po podlažích.
Um die Stabilität von Tragwerken oder Tragwerksteilen nachzuweisen, sind in der Regel Imperfektionen zu erfassen. Grundsätzlich wird dabei zwischen geometrischen und strukturellen Imperfektionen unterschieden.
Geometrické (vnější) imperfekce jsou odchylky od naplánované geometrie způsobené výrobou nebo montáží. Dies können beispielsweise außerplanmäßige Lastaußermittigkeiten, Vorkrümmungen der Stabachse oder Stabschiefstellungen sein.
Strukturelle (innere) Imperfektionen sind ebenfalls durch die Herstellung bedingt und berücksichtigen beispielsweise Eigenspannungen oder eine ungleichmäßige Verteilung der Streckgrenze über den Querschnitt.
Použití v programu

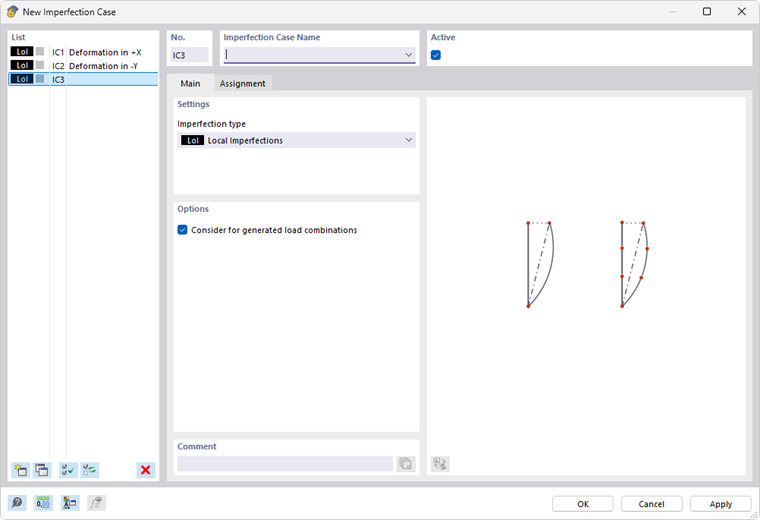

In den Imperfektionsfällen werden können die Rahmenbedingungen der Imperfektionen festgelegt. V programu jsou obecně k dispozici následující typy imperfekcí:
- Lokální imperfekce: Imperfekce lze zadat jako náhradní zatížení, přičemž počáteční naklonění a prohnutí závisí na normálových silách
- Fiktivní zatížení ze zatěžovacího stavu: Imperfekce jsou založeny na zatíženích určitého zatěžovacího stavu.
- Počáteční naklonění pomocí tabulky: Modelování imperfekcí pro patra
- Statická deformace: Imperfekce jsou založeny na deformacích ze zatěžovacího stavu nebo kombinace zatížení.
- Skupina imperfekčních stavů: Spojené zadání z několika imperfekčních stavů
Každý imperfekční stav pak lze přiřadit určitým zatěžovacím stavům nebo kombinacím.
