Kontrola modelu

Kromě obecné kontroly správnosti lze provést důslednou kontrolu modelu, při které program cíleně vyhledává v modelu typické chyby.

Pod položkou "Kontrola modelu" v nabídce "Nástroje" jsou k dispozici různé možnosti.

Identické uzly

Program vyhledá všechny uzly se stejnými souřadnicemi. Uzly rozdělí do skupin.

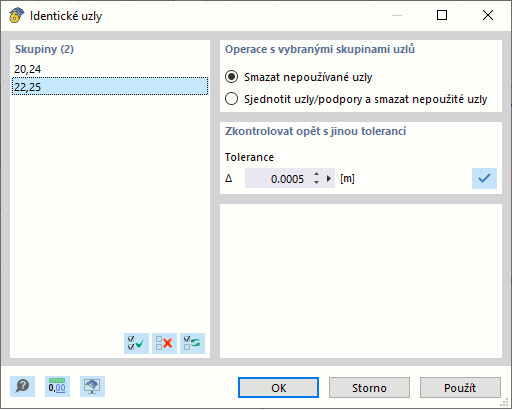

Výsledek kontroly modelu na identické uzly

Křížící se nespojené linie / křížící se nespojené pruty

Při kontrole se hledají linie nebo pruty, které se kříží, ale v průsečíku nemají společný uzel.

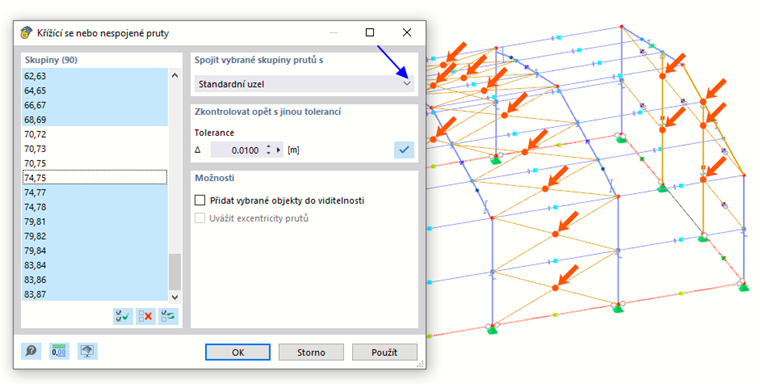

Výsledek kontroly modelu na křížící se pruty

Překrývající se linie/pruty

Při kontrole se hledají linie nebo pruty, které leží zcela nebo částečně na sobě.

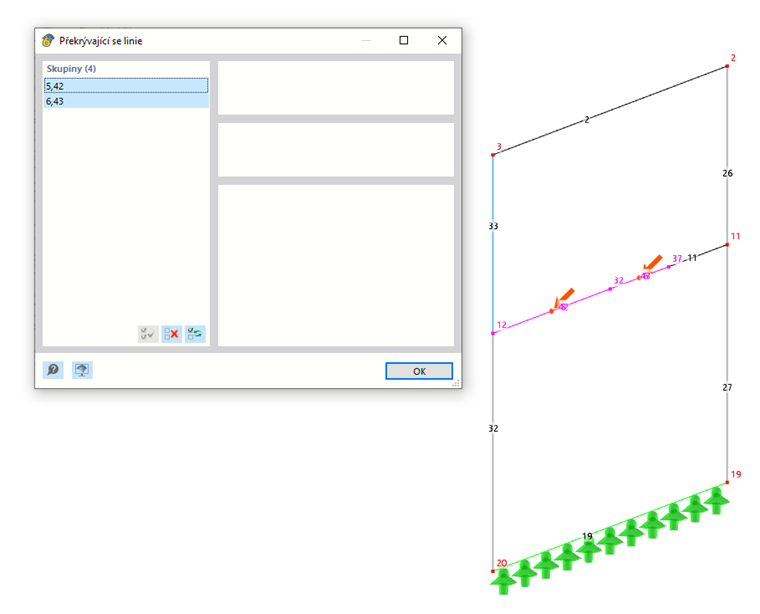

Výsledek kontroly modelu na překrývající se linie
