Základní údaje

V záložce Základ můžete přiřadit typy analýzy a nastavit další parametry. Vyberte k tomu zatížení vlevo v 'seznamu'.

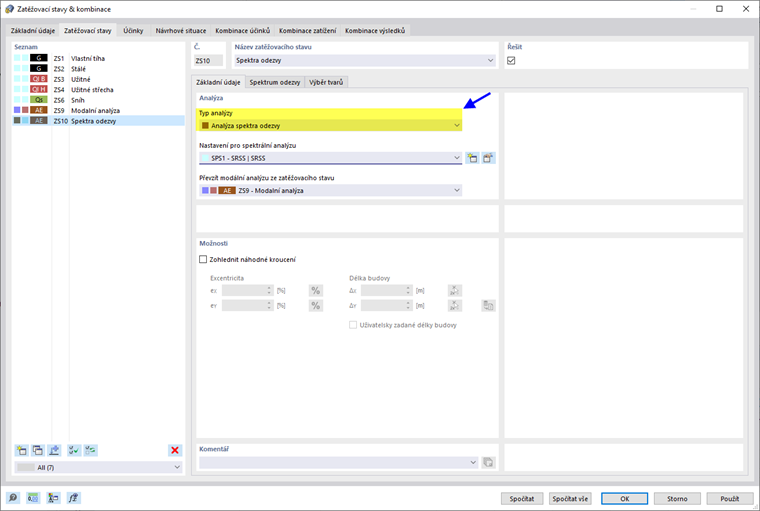

Typ analýzy "Metoda spektra odezvy" pro stanovení zatěžovacího stavu

Analýza

V této části je třeba provést základní nastavení spektrální analýzy zatížení.

Typ analýzy

Pokud je v základních údajích modelu aktivován doplněk 'Metoda spektrogalní odezvy', je v seznamu k dispozici výběr Metody spektrogalní odezvy. Přiřaďte tento typ analýzy každému zatížení, u kterého má být prověřena seizmická analýza.

Nastavení spektrální analýzy

V seznamu 'Nastavení spektrální analýzy' (SPS) vyberte, podle jakých předpisů má být zatížení zkoumáno. Jde například o kombinační pravidlo nebo tlumení. Tyto parametry jsou popsány v kapitole Nastavení spektrální analýzy.

Tlačítkem můžete přidat nové nastavení spektrální analýzy, tlačítkem upravit vybrané nastavení.

Převzít modální analýzu ze zatížení

V seznamu definovaných Modální zatížení určete, která vlastní analýza by měla sloužit jako základ pro zkoumání zemětřesení. V záložce Výběr tvarů pak můžete vybrat relevantní vlastní tvary pro výpočet.

Možnosti

Zahrnout náhodný krouživý pohyb

Kontrolní pole 'Zahrnout náhodný krouživý pohyb' umožňuje zachytit náhodný krouživý účinek hmot podle EN 1998-1 [1] oddíly 4.3.2 a 4.3.3.3. Tím se berou v úvahu nejistoty v uspořádání hmot. Excentricity e_X a e_Y popisují posuny těžiště hmoty od jeho plánované polohy. Tlačítkem můžete přepínat mezi relativním a absolutním zadáním hodnot.

'Délka budovy' je automaticky odvozena z geometrie modelu. Pokud chcete změnit rozměry, zaškrtněte kontrolní pole 'Uživatelsky definované délky budovy' a zadejte hodnoty Δ_X a Δ_Y. Tlačítkem můžete graficky určit délky výběrem dvou uzlů modelu. Tlačítko obnoví původní délky budovy.

Uložit výsledky všech vybraných tvarů

Ve výchozím nastavení jsou zobrazovány pouze výsledky obálky směrových komponent nebo výsledky jednotlivých směrů X, Y a Z, kterým bylo přiřazeno Spektrum odezvy. Pokud aktivujete kontrolní pole 'Uložit výsledky všech vybraných tvarů', budou také uloženy mezivýsledky všech vybraných vlastních tvarů (viz kapitola Výběr tvarů) pro jednotlivé směry X, Y a Z, kterým jste přiřadili spektrum odezvy.
