Im Mai 2013 weihte Bundeskanzlerin Dr. Angela Merkel in Prora das Naturerbe Zentrum Rügen ein. Highlight der 1900 Hektar großen Naturerbefläche auf der Ostseeinsel Rügen ist der 40 Meter hohe „Nestturm“. Es ist bereits der dritte Baumturm, den die WIEHAG GmbH gebaut hat.
Der Turm steht auf einer Anhöhe von mehr als 40 Metern über dem Meeresspiegel. Dadurch bietet sich den Besuchern in einer Höhe von über 80 Metern ein atemberaubender Rundblick über die Landschaft.
Statik und Holzbau Turm
WIEHAG GmbH
Altheim, Österreich
www.wiehag.com

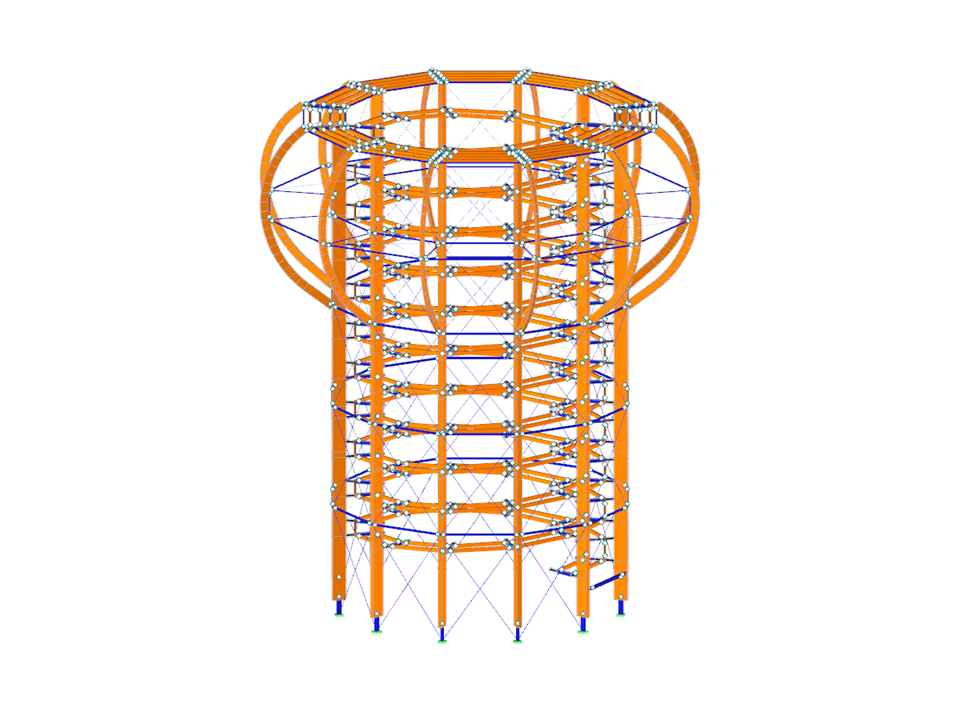

Modell des Baumturms in RSTAB (© WIEHAG)
Holzaussichtsturm
Anzahl Knoten | 1349 |
Anzahl Stäbe | 1970 |
Anzahl Lastfälle | 10 |
Anzahl Lastkombinationen | 156 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 229.512 t |
Abmessungen | 34.408 x 34.408 x 40.500 m |
Programmversion | 8.01.01 |
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Das Add-On Holzbemessung für RFEM 6 / RSTAB 9;ist vielseitig und vereint eine große Anzahl von Zusatz-Elementen. Dazu gehören auch alle typischen Tragsicherheits-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach der chinesischen Norm GB 50005. Add-On Holzbemessung für RFEM 6
