RFEM – Online-Handbuch Flächen

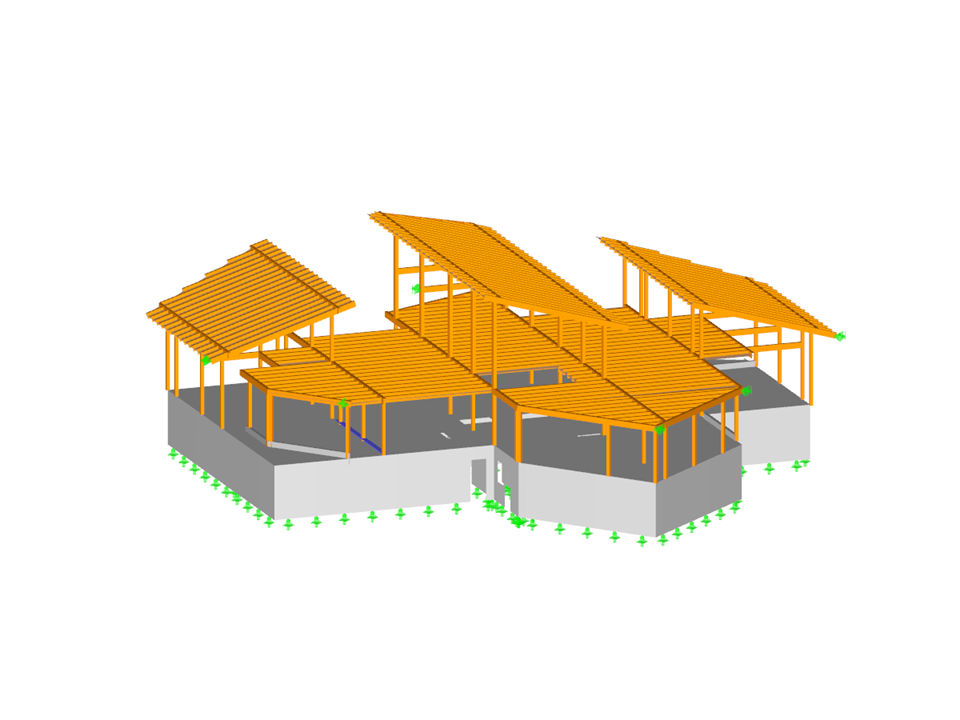

Ein Kindergarten, geplant nach Building Information Modeling (BIM), entsteht derzeit in der Tiroler Gemeinde Schwoich.
Das digitale 3D-Modell begleitet die Baumaßnahme dabei vom Entwurf bis zur Fertigstellung.
AGA-Bau-Planungs GmbH
www.agabau.at
Oben: Physikalisches Revit-Modell, Mitte: Analytisches Revit-Modell, Unten: RFEM-Modell (© AGA-Bau)
Dreigeschossiges Gebäude
| Anzahl Knoten | 957 |
| Anzahl Linien | 1377 |
| Anzahl Stäbe | 942 |
| Anzahl Flächen | 43 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 873.930 t |
| Abmessungen | 38.260 x 36.275 x 13.043 m |
| Programmversion | 5.16.01 |
