Da die Konstruktion eine übliche Form und Größe aufweist, entschied sich das Team von ALBYR Structures dazu, die komplette Hauptstruktur in 3D zu modellieren, um die Wind- und Schneelasten automatisch in RFEM generieren zu können. Die Geometrie der Rahmen wurde komplett parametrisiert, um schnelle Änderungen am Modell zu ermöglichen. Die Kranlastfälle generierten die Ingenieure in Excel und importierten diese dann einfach in RFEM. Für die Generierung der Erdbebenlastfälle verwendeten sie RF-DYNAM Pro.
Anschließend nutzte das Team von ALBYR Structures das Zusatzmodul RF-STABIL, um die effektiven Knicklängen der Rahmenstützen zu berechnen, die im Bemessungsmodul RF-STAHL EC3 berücksichtigt wurden. Alle Stäbe konnten danach dann mit dem Zusatzmodul RF-STAHL EC3 bemessen und optimiert werden.
ALBYR Structures, Bordeaux, Frankreich
www.albyr.fr

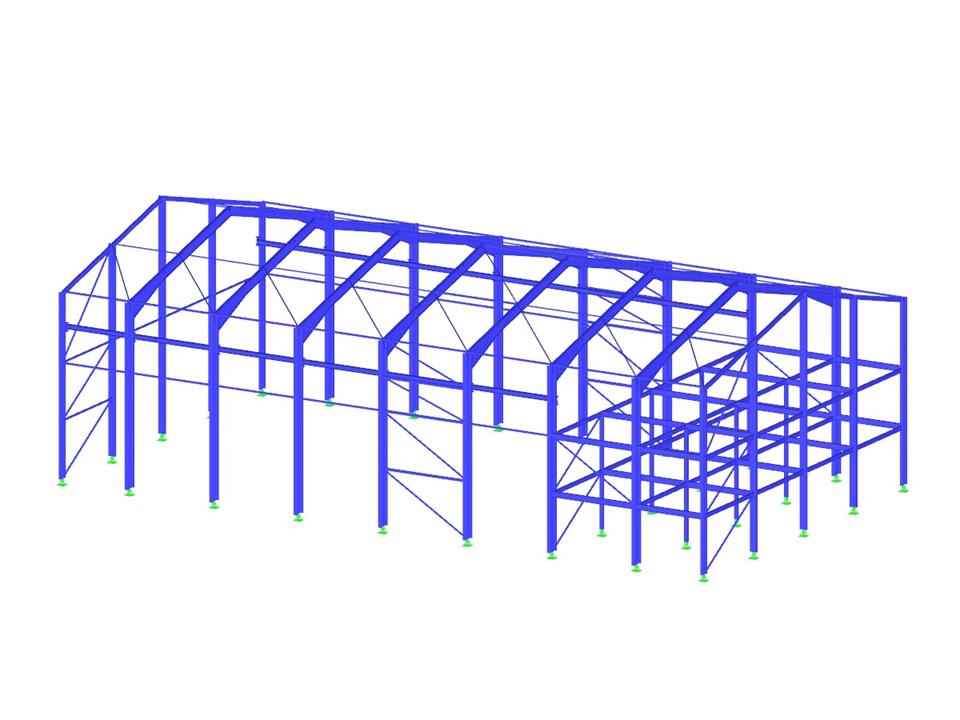

3D-Modell des Gebäudes in RFEM (© Albyr)
Industriegebäude
Anzahl Knoten | 214 |
Anzahl Linien | 258 |
Anzahl Stäbe | 258 |
Anzahl Lastfälle | 101 |
Anzahl Lastkombinationen | 3 |
Anzahl Ergebniskombinationen | 30 |
Gesamtgewicht | 53.968 t |
Abmessungen | 37.560 x 20.500 x 12.580 m |
Programmversion | 5.20.01 |
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
