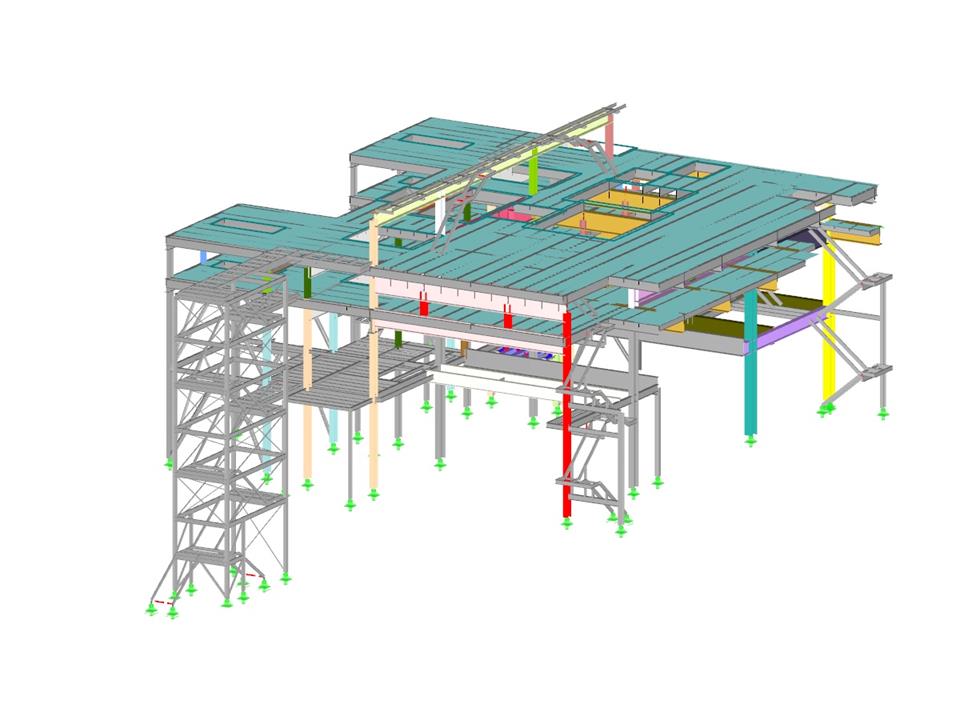

Die Stranggussanlage des Stahlwerks JSW ISPAT in Indien wird um eine zusätzliche Ebene erweitert sowie um neue Anlagenkomponenten und Treppentürme ergänzt.
Gleichzeitig wird die vorhandene Konstruktion verstärkt, um das zusätzliche Gewicht der neuen Komponenten sowie höhere Erdbebenlasten aufnehmen zu können.
Tragwerksplanung:
Ing.-Büro Mauss, Düsseldorf, Deutschland
www.ibmauss.de
Erweiterung Stranggussanlage
| Anzahl Knoten | 1741 |
| Anzahl Linien | 2225 |
| Anzahl Stäbe | 2142 |
| Anzahl Flächen | 4 |
| Anzahl Lastfälle | 16 |
| Anzahl Lastkombinationen | 23 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 907.917 t |
| Abmessungen | 34.455 x 50.355 x 23.540 m |
| Programmversion | 5.04.00 |
