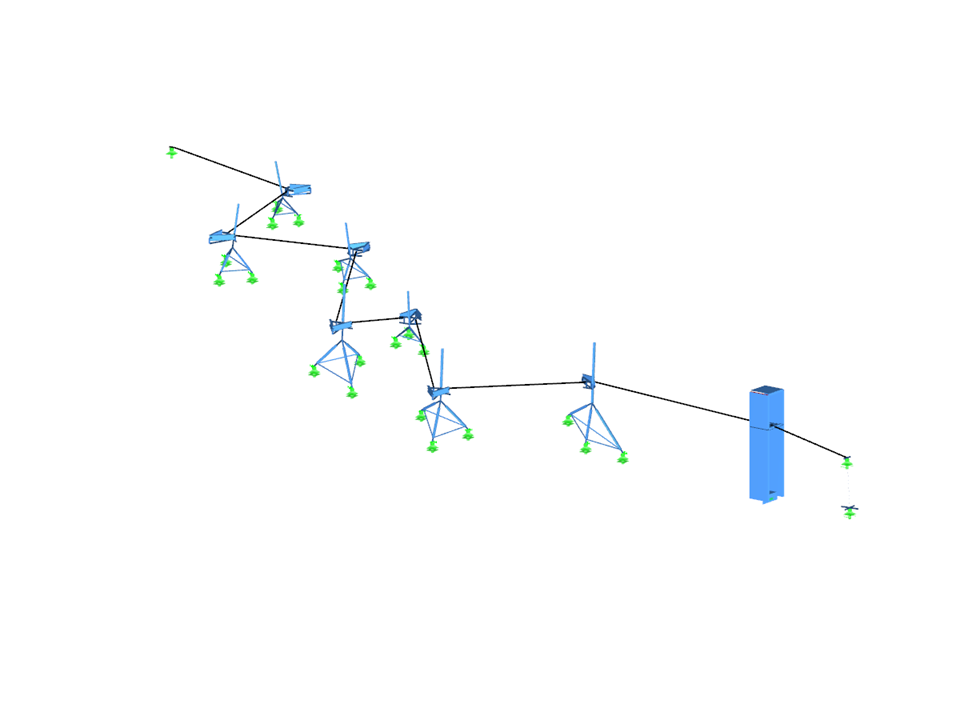

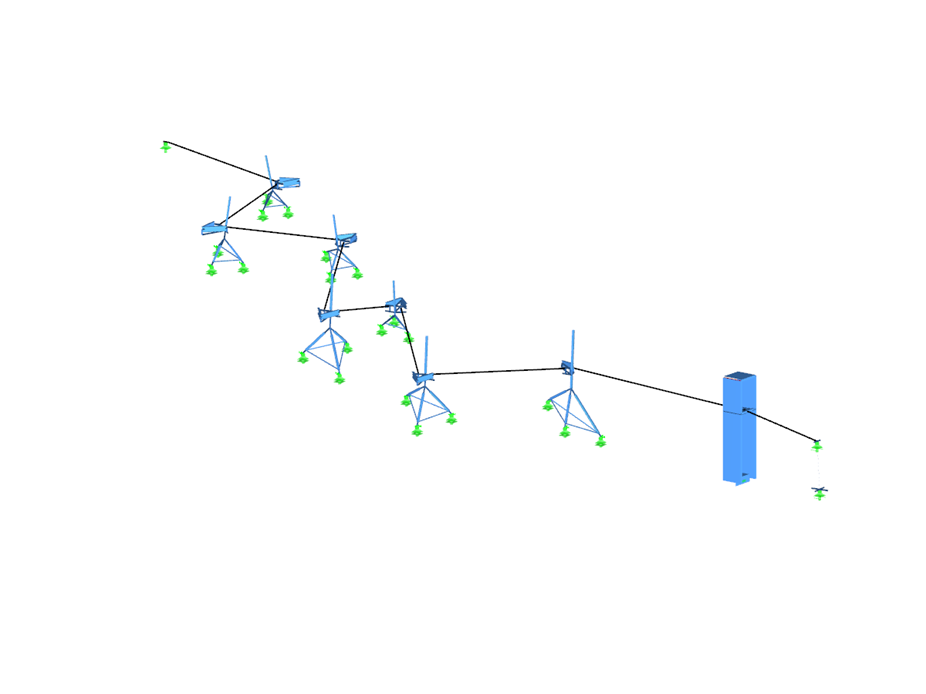

Die Stadt Baesweiler, eine Kleinstadt im Raum Aachen wollte eine seit dem Jahre 1975 verlassene Abraumhalde aus vergangenen Bergbauzeiten den Bürgern zurückgeben und dieses Projekt gleichzeitig als Initialzündung für die Entwicklung eines Technologiestandortes nutzen. Aus dieser Aufgabenstellung entwickelte sich ein nicht alltägliches Ergebnis. Das Projekt wurde mit dem Deutschen Landschaftsarchitektur-Preis 2009 ausgezeichnet.
IFS-Beratende Ingenieure für Bauwesen Prof. Feyerabend. Schüller Partnerschaftsgesellschaft
Hürth
Stahltragkonstruktion
| Anzahl Knoten | 292 |
| Anzahl Linien | 347 |
