Nach dreijähriger Bauzeit wurde 2014 in Uyo, Nigeria ein Stadion mit 30.000 Sitzplätzen fertiggestellt. In diesem multifunktionalen 2-Rang-Stadion sollen nationale und internationale Großveranstaltungen stattfinden.
Uyo ist die Hauptstadt des Bundesstaates Akwa Ibom im Süden Nigerias. In Uyo leben ca. 400.000 Einwohner.
Das Stahltragwerk wurde durch formTL mit Hilfe von RSTAB berechnet.
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
www.form-TL.de

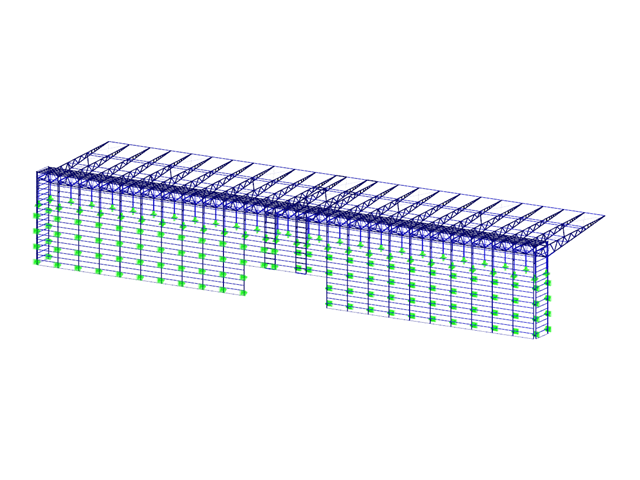

3D Modell (© formTL)
Tragkonstruktion aus Stahl für die Fassade
| Anzahl Knoten | 6024 |
| Anzahl Stäbe | 12049 |
| Gesamtgewicht | 1196.835 t |
| Abmessungen | 248.254 x 155.661 x 23.733 m |
| Programmversion | 8.02.00 |
