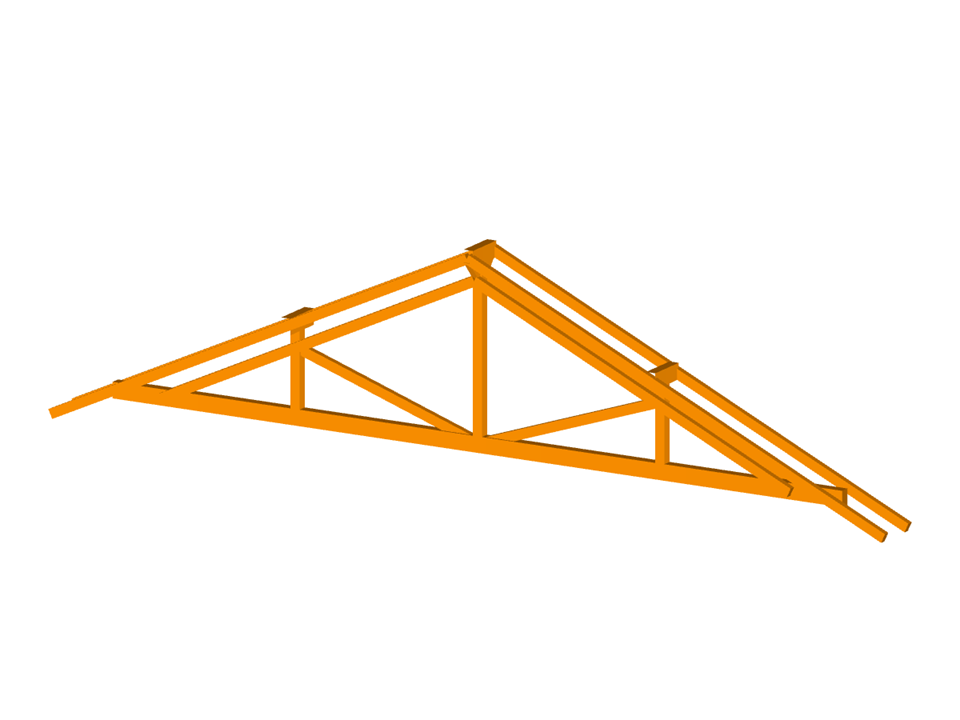

Das Modell behandelt Fachwerke, in denen mittels spezifischer Stabtypen und Gelenke die Übertragung von Schnittgrößen präzise gesteuert wird. In RSTAB und RFEM wird dadurch festgelegt, ob ausschließlich Kräfte oder auch Momente weitergeleitet werden. Scherengelenke ermöglichen eine realitätsnahe Darstellung beispielsweise von Dachkonstruktionen. Die beigefügte Abbildung (https://www.dlubal.com/de/img/14824) visualisiert die Fachwerkstruktur und hebt wichtige Verbindungselemente hervor.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Fachwerksystem mit variierenden Stabtypen und Gelenkverbindungen

Anzahl Knoten 27
Anzahl Linien 38
Anzahl Stäbe 38
Anzahl Lastfälle 2
Anzahl Lastkombinationen 3
Anzahl Ergebniskombinationen 2
Gesamtgewicht 0,758 t
Abmessungen (metrisch) 14.612 x 0.794 x 3.455 m
Abmessungen (imperial) 47.94 x 2.6 x 11.34 feet
Programmversion 5.24.02

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
