RFEM – Online-Handbuch Flächen
In RFEM haben gibt es die Möglichkeit, eine Imperfektion auf Flächen zu berücksichtigen. Dies kann man durch die Flächenlast 'Vorkrümmung' realisieren. Anhand dieses Modells wurde die reale Durchbiegung der Fläche berechnet.

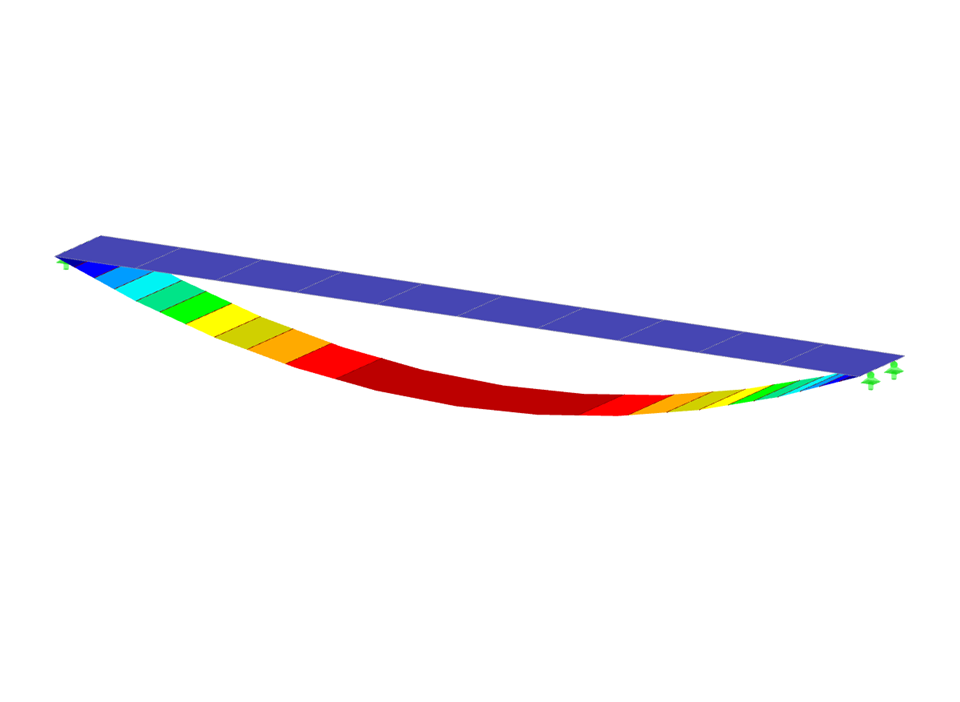

Fläche mit Berücksichtigung einer Vorkrümmung
| Anzahl Knoten | 4 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.533 t |
| Abmessungen | 5.000 x 0.000 x 0.500 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
