RFEM – Online-Handbuch Flächen
In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option 'Bewehrungsvorschlag vornehmen' aktiv ist. Mit diesem Modell wurde gezeigt, wie man den Bewehrungsvorschlag nachträglich bearbeiten kann.

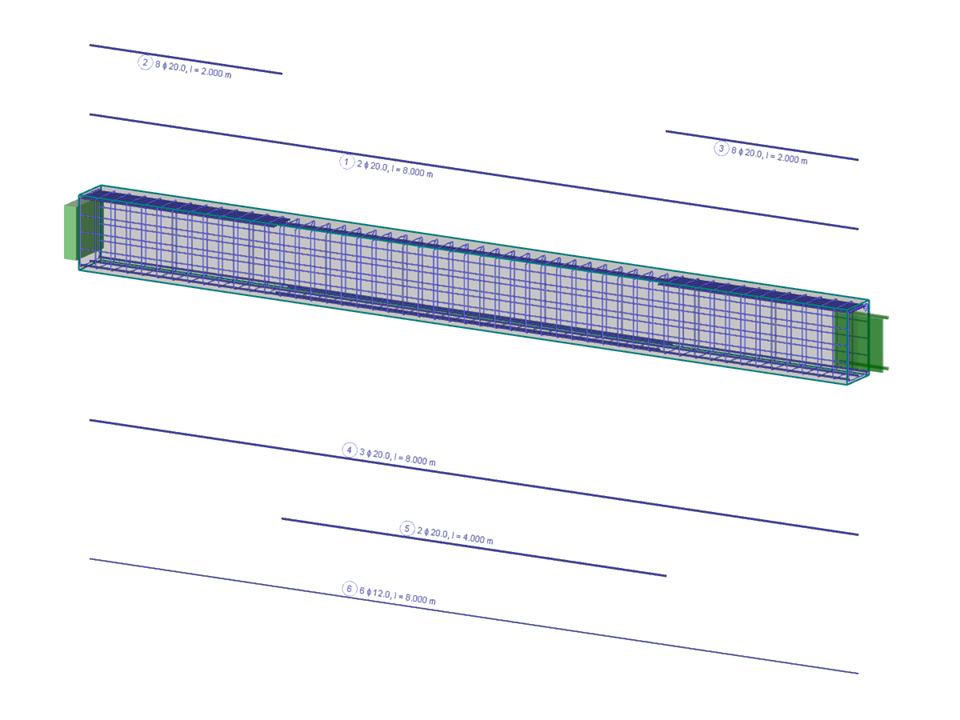

Stab mit Bewehrung
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5.600 t |
| Abmessungen | 8.000 x 0.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
