Dieses Modell ist eine Tensegrity-Struktur. Das Tragverhalten dieser Struktur besteht darin, dass die Hauptstäbe wie Stäbe, Träger oder Streben unter Druck stehen und sich untereinander nicht berühren. Sie sind daher wie Seile mit vorgespannten Zugstäben verbunden, um die Konstruktion zu stabilisieren.

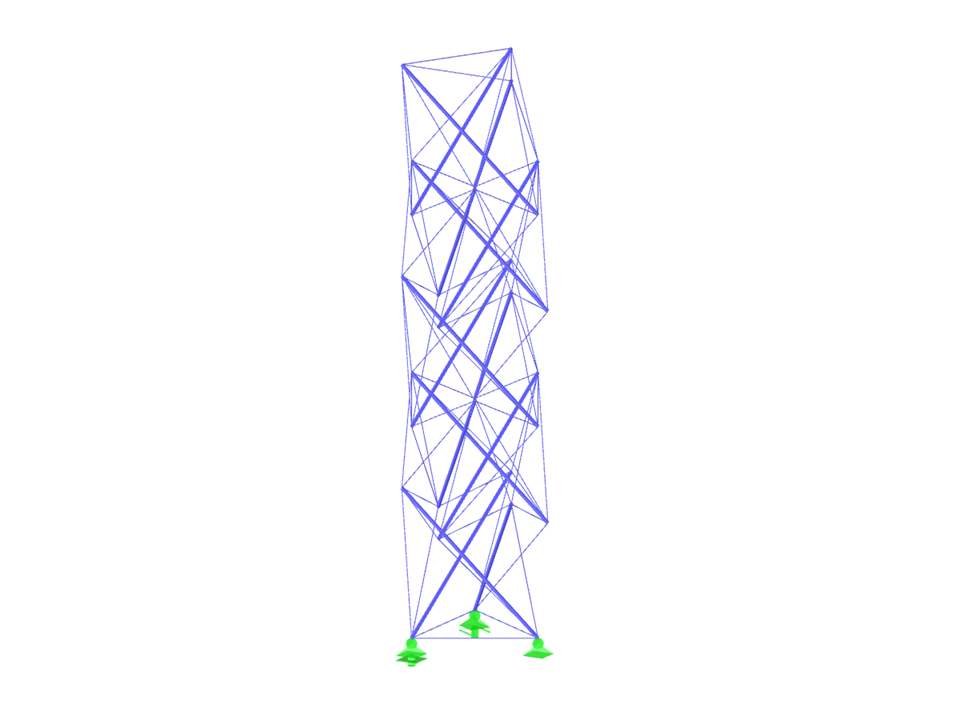

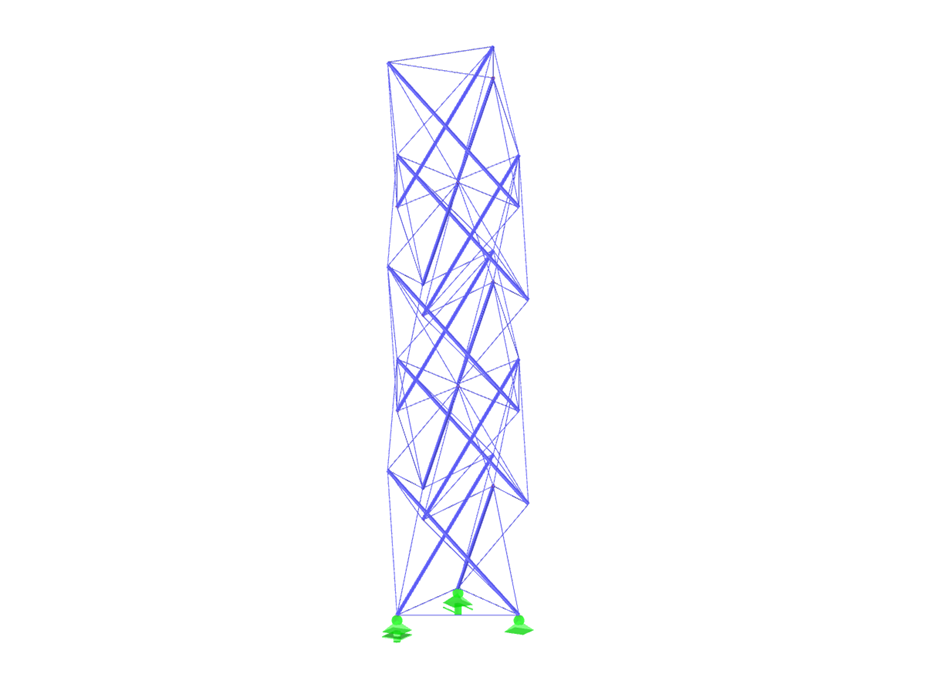

Tensegrity-Struktur
| Anzahl Knoten | 30 |
| Anzahl Stäbe | 96 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 3 |
| Gesamtgewicht | 0,251 t |
| Abmessungen | 2,156 x 2,045 x 8,156 m |
| Programmversion | 8.24.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
