Anhand dieses Modells wurde gezeigt, wie man in RF-/STAHL EC3 gleichzeitig mehreren Stäben beziehungsweise Stabsätzen dieselben Eingabedaten zuweisen kann.

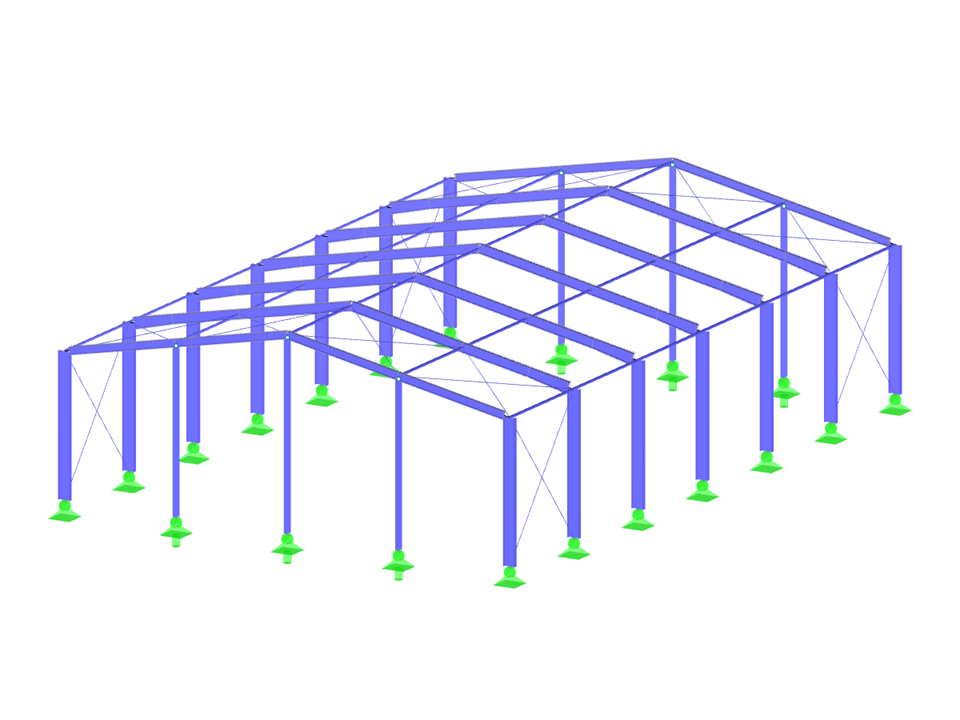

Stahlhalle
| Anzahl Knoten | 65 |
| Anzahl Linien | 112 |
| Anzahl Stäbe | 112 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 12 |
| Anzahl Lastkombinationen | 328 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 19.387 t |
| Abmessungen | 20.000 x 8.000 x 30.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
