RFEM – Online-Handbuch Flächen

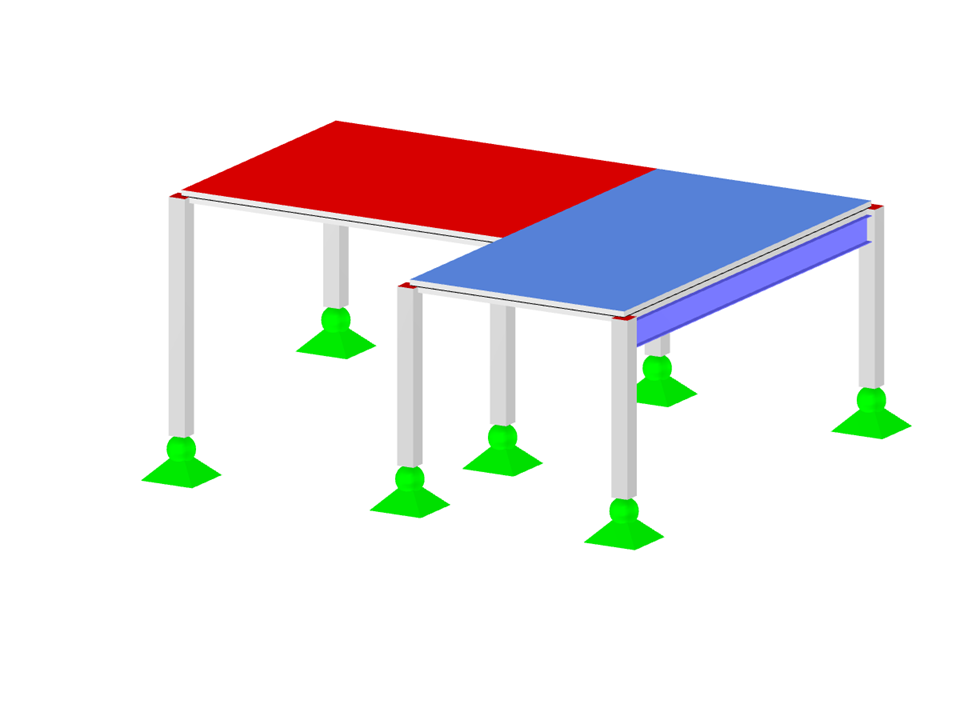

Anhand dieses Modells wurde die Flächenfärbung im Rendering nach z-Richtung erläutert.
Stahlbetonkonstruktion
| Anzahl Knoten | 14 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 2 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 37,672 t |
| Abmessungen | 10.960 x 8.960 x 4.480 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
