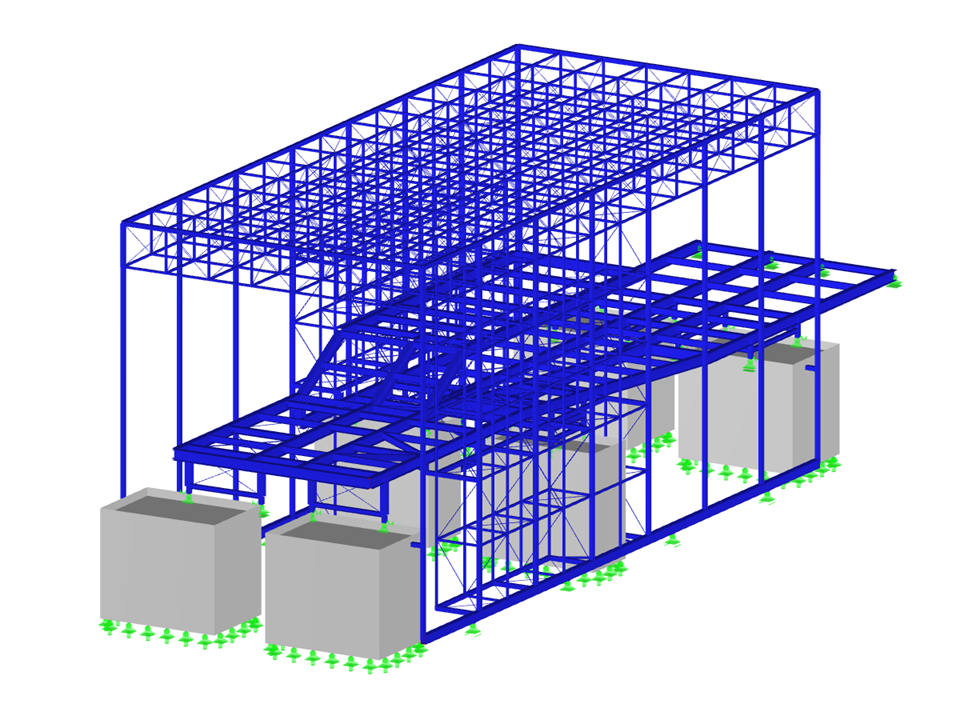

Somnium - Aussichtsplattform auf dem JKU-Campus in Linz
Tragwerksplanung:
Bollinger und Grohmann ZT GmbH
Wien, Österreich
www.bollinger-grohmann.com
Dachterrasse aus Stahl
| Anzahl Knoten | 730 |
| Anzahl Linien | 1815 |
| Anzahl Stäbe | 1648 |
| Anzahl Flächen | 30 |
| Anzahl Lastfälle | 16 |
| Anzahl Lastkombinationen | 18 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 500.795 t |
| Abmessungen | 15.790 x 49.588 x 17.824 m |
| Programmversion | 5.25.01 |
